Fuente de alimentación variable (6 / 6 paso)

Paso 6: Interruptores, calibre y cableado

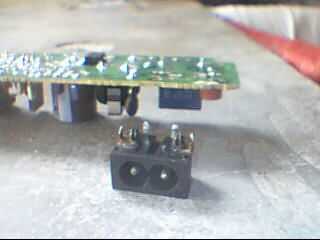

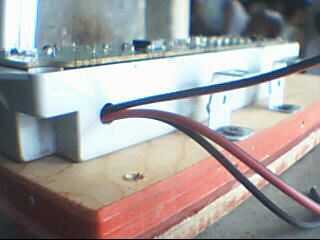

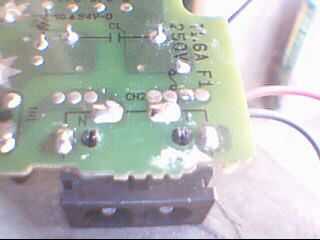

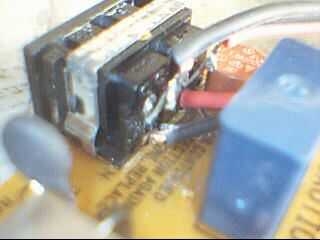

First we want to remove the mains plugin from the primary supply . Luego doble las lengüetas hacia arriba en el plugin para que no pasen a través de la placa más. Soldado los cables a las asas y también soldado los cables al punto anterior en el PCB donde las zapatas solían ir a través. Perfore un agujero en la parte posterior de la caja de suministro de energía primaria y pase todos los 4 cables por allí. Esos cables se enganchará a un interruptor DPDT, ahora podemos controlar la red y en lugar de tener que enchufar y desenchufar el cable cada vez.

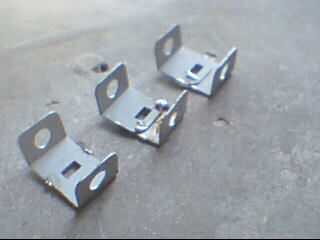

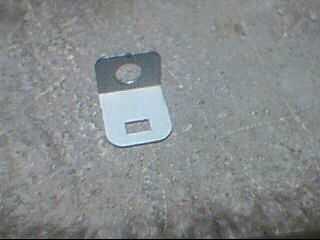

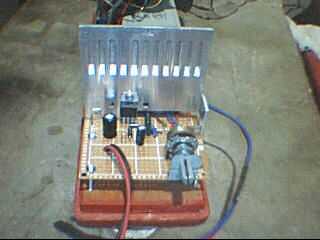

Usé algunos clips de la cerradura de las espaldas de los ordenadores. Soldados juntos como en la imagen 2. Hacer que 3 de ellos. Estos son los titulares de sw.

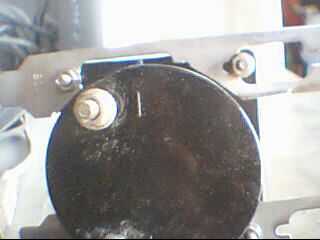

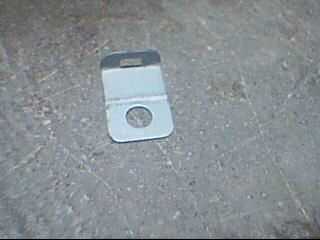

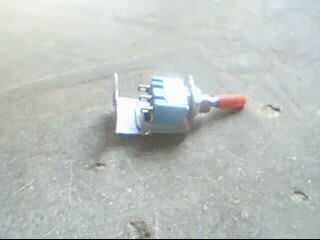

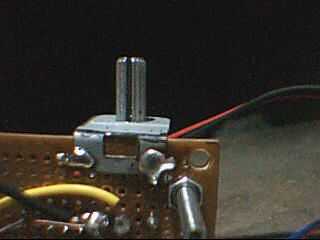

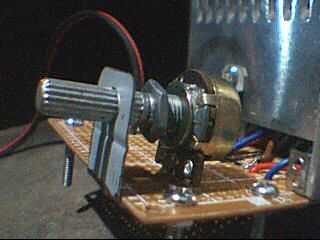

Utilizar el mismo clip de la cerradura y se aplanen. Entonces re doblar así que cabrá en el pote de 5K y también busque en la parte inferior de la Junta de perf. Soldado allí. Esto ayudará a mantener el bote de flexión en las pestañas

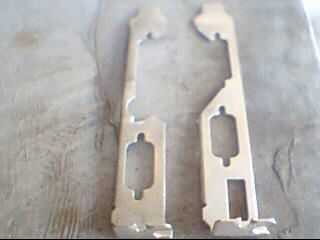

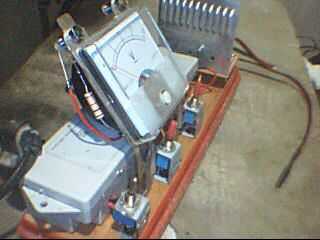

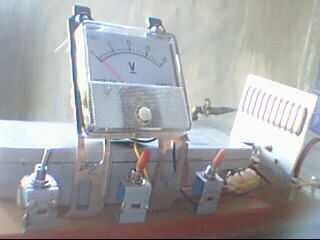

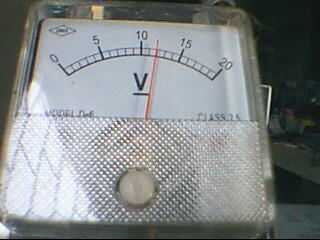

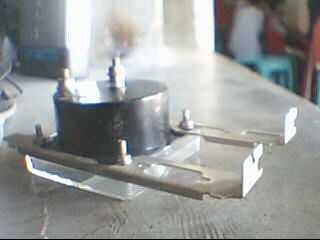

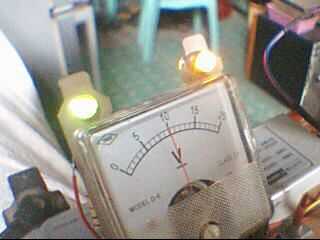

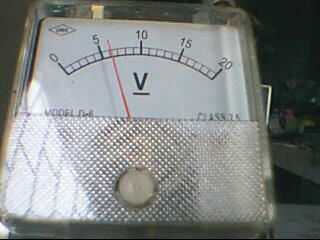

Tomar 2 PC caso bloquean las placas. Son las placas que pones en bloquear la ranura en la parte trasera de la caja inferior si no está utilizando una tarjeta de video o algunos otros plugin. Luego los corte hacia abajo para que se ajuste alrededor de los lados del voltímetro, asegure con arandelas y tuercas. Decidí montar el indicador de donde lo veas. En el frente y en un ángulo ligero para fácil visualización.

La operación del interruptor va como sigue:
Conmutador izquierdo funciona la alimentación principal. El interruptor central funciona la fuente de 5v. El interruptor derecho opera la fuente variable.

La indicación del LED va como sigue:
El LED izquierdo (verde) es la principal potencia en el indicador de fuente secundaria, que es de 22V dc.
El LED derecho (amarillo) es indicador de fuente de 5v,

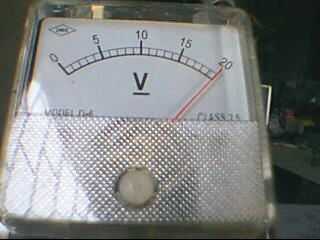

La fuente variable no tiene ningún LED. Usted sabrá si su sobre por el voltímetro

El LED verde lleva una resistencia de 2 watt 1 k.
La luz amarilla tiene una resistencia de 220 ohmios 1/4 watt.

Yo utiliza esta calculadora para las resistencias. http://LED.linear1.org/1LED.Wiz

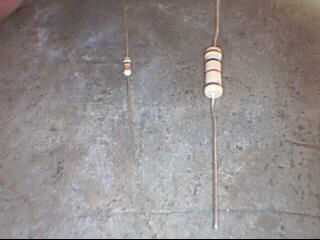

Se puede ver la resistencia grande 2 vatios en comparación con la resistencia de 1/4 watt.  No es muy común para mí. Tuve que hacer un viaje especial al comprar éste.

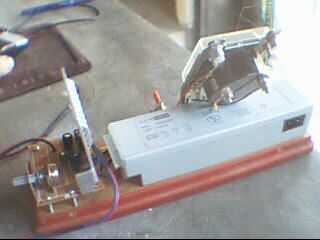

La última foto muestra todo encendido y de trabajo.

Eso es él. No muy profesional en busca, pero suites me muy bien. También compró la mina no la tienda.
Espero que explicó todo lo suficientemente bien como para que usted pueda entender. Si no pido por favor y haré mi mejor para aclarar las cosas.

Si alguien decide hacer esto o alguna versión de él, me encantaría ver lo que vino.
