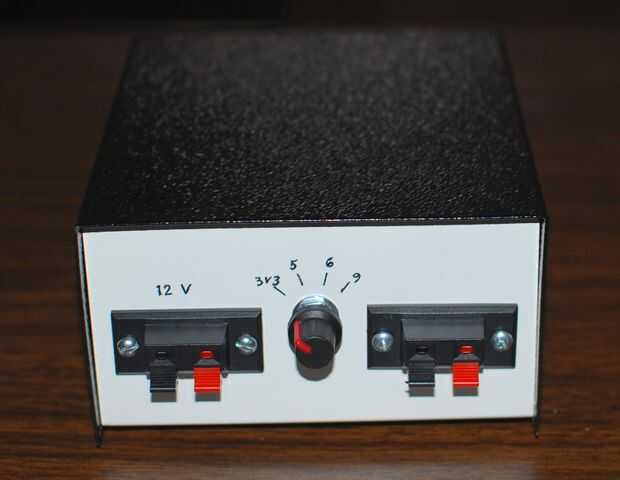

Se trata de una batería, auta contenida, fuente de alimentación conmutable entre 3.3, 5, 6 y 9 voltios. Utiliza un regulador de voltaje variable LM317 y un conmutador para seleccionar la tensión. Doce voltios están disponibles directamente desde el ocho doble A baterías.
Para construir esta fuente de alimentación que deberá:
- Caja de metal - http://www.jameco.com parte #208911
- Cables de batería http://www.jameco.com parte #216427
- Parte de http://www.jameco.com de soporte de batería #216267
- Pasta térmica http://www.jameco.com parte #615312
- Resistencia 15 ohmios
- Resistencia de 18 Ohm
- Resistencia de 100 Ohm
- Resistencia de 150 Ohm
- 2 resistencias de 180 ohmios
- Resistencia de 220 Ohm
- Resistencia de 560 Ohm
- Resistencia 820 ohmios
- Resistencia de 1,2 K *
- Adafruit Perma-Proto PCB - https://www.adafruit.com/products/1214
- Regulador de voltaje Variable LM317 - http://www.jameco.com parte #23579
- Interruptor de perilla para rotary https://www.adafruit.com/products/2046
- Interruptor giratorio - http://www.jameco.com parte #101566
- Interruptor de palanca - http://www.jameco.com parte #158060
- 8 baterías del AA (compradas localmente)
- Atadura de alambre (comprado localmente)
- 5 #6-32 x 1/2 tornillos con tuercas y arandelas (comprados localmente)
- Terminales de altavoz para usar como salidas http://www.amazon.com/uxcell-Positions-Spring-Audio-Speaker/dp/B00EDNJ22M/ref=sr_1_4?s=electronics&ie=UTF8&qid=1450981102&sr=1-4&keywords=speaker+terminals
* Las resistencias son todas de 1/4 de Watt 1% tolerancia. He comprado este kit de resistencia un tiempo atrás, tenía todas las resistencias que necesitaba. Contiene cinco de todos los valores comunes hasta un meg.
