Paso 1: Montaje de la placa de circuito

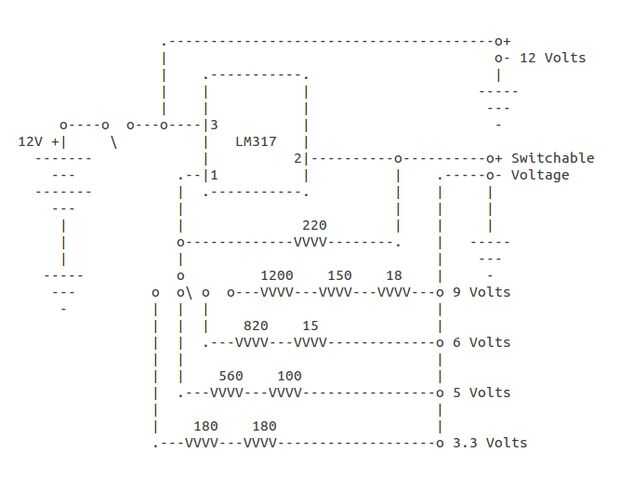

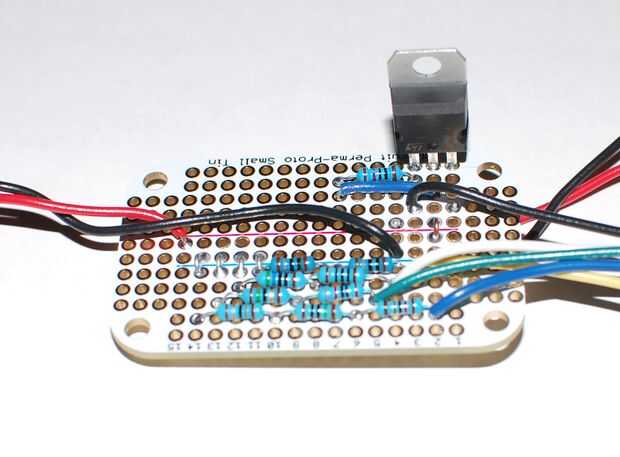

Siga el esquema y construir el tablero como en la imagen.
Deje los cables de corriente del tablero aproximadamente seis pulgadas de largo, usted puede cortar a longitud más adelante.
Los cables rojo y negro hacia la parte superior derecha en el diagrama están soldadas a la parte posterior de la Junta. Van a la batería y el interruptor de encendido/apagado.
Los cables negro y rojo corriendo fuera de la parte izquierda de la Junta son la salida conmutable.
Los cinco cables soldados a la parte superior de la Junta y escurr a la derecha son los cables para cambiar de voltaje:
- Amarillo = 3V3
- Blanco = 5V
- Verde = 6V
- Azul = 9V
- Negro = común
El pin de salida en el regulador de tensión LM317 está conectado a la ficha de disipador de calor y se adjuntará la ficha a la base para actuar como un disipador de calor, por lo que el caso no debe ser utilizado como una planta de aluminio. El suelo es el carril de tierra en el circuito.
La tensión suministrada por el regulador de tensión LM317 es controlada por las resistencias y determinada por esta fórmula:
Vout=1.25*(1+R2/R1)
En este caso la R1 es la resistencia de 220 Ohm y es la combinación de resistores en R2.
