Paso 3: Las piezas de montaje y cableado
Utilice un probador digital de multímetro o continuidad a los contactos a utilizar la figura. Elige un contacto (común) del centro y encontrar los cuatro contactos externos se conecta a. Gire la perilla hacia la izquierda y recuerda que uno es. Será el contacto de 3,3 voltios. Doblar los contactos un poco para marcar los contactos que desee.

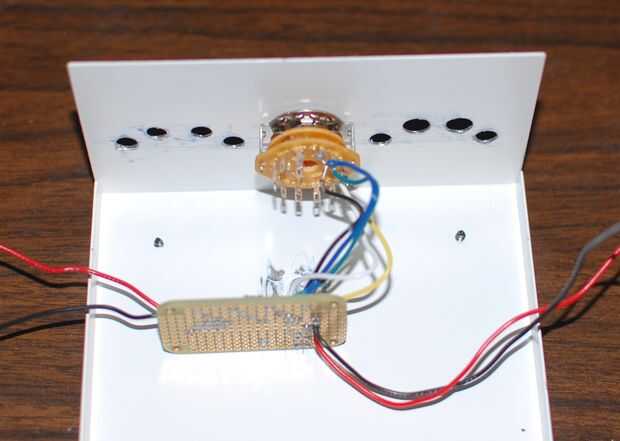

Cortar los cinco cables a cerca de tres pulgadas y soldarlos al interruptor.
- Amarillo = 3V3
- Blanco = 5V
- Verde = 6V
- Azul = 9V
- Negro = común
Monte el interruptor en el agujero del centro.
Colocar pasta térmica un poco alrededor del agujero perforado en la parte inferior y use un tornillo para fijar el regulador de voltaje a la base.
Montaje de los terminales de dos salida usando los tornillos #6-32. Asegúrese de que los terminales toquen el chasis.
La soldadura de los cables rojo y negro de la parte delantera de la placa de circuito al bloque de terminales de la derecha.
Soldadura a rojo y un cable negro cerca de 8 pulgadas de largo a los dos terminales en el bloque terminal izquierdo.
Se sueldan los dos cables negros y el cable negro de la batería a un terminal en el lado off del interruptor.
Los dos cables rojos están soldados a un terminal en el lado en el interruptor. Se suelda el cable rojo de la batería al otro terminal del lado en el interruptor.

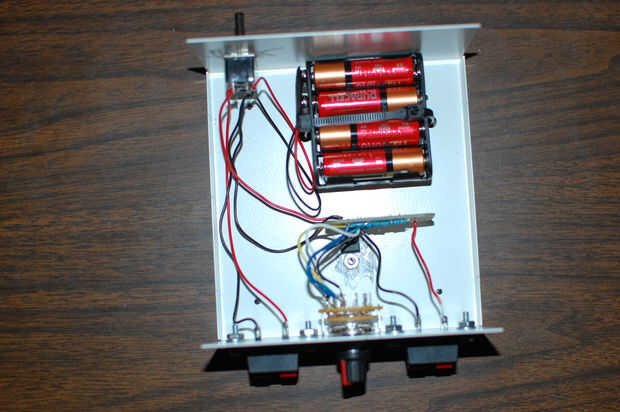

Utilice la abrazadera de alambre para sujetar el soporte de la batería en su lugar. Conecte los cables de la batería al soporte de la batería.
Utilice los tornillos provistos para sujetar las patas de goma y la cubierta superior.
