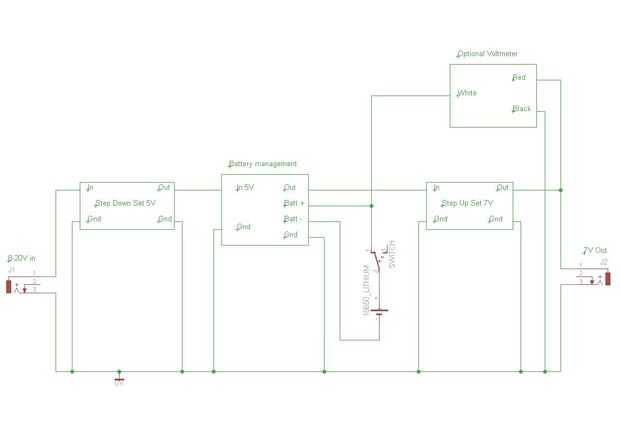

Paso 1: esquema
La tensión de entrada es renunció a 5V con un módulo del regulador de conmutación. Esto corre fresco y no desperdiciar energía en comparación con el uso de un regulador lineal. Ajustar la salida a 5V antes de conectar cualquier cosa para arriba.
5V entonces va a un módulo de gestión de la batería. Estos están disponibles por $1 en ebay y hay varias versiones - elegir uno que tiene 4 teclas del lado derecho ya que hay algunos que sólo tienen 2 cojines. Las teclas separadas para la batería significa que la batería se puede desconectar el módulo cuando es bajo o sobre voltaje.
La salida de la batería se acercó entonces a 7V. Se podría establecer en 5V para el funcionamiento de un arduino, pero he encontrado es mejor paso hasta 7V y alimentan esta en el pin VIN el arduino y use el regulador lineal incorporado en la placa arduino como esto da una referencia de 5V exactos para la lectura de voltajes analógicos. Por supuesto, podría definir la salida de voltaje hasta 30V si necesitas algo con un alto voltaje de la energía - estos módulos de conmutación son muy flexibles.
Un voltímetro opcional muestra el voltaje de la batería. Esto hace uso de unas pocas decenas de miliamperios, y una alternativa es un medidor analógico.
La batería es una verdadera célula de litio 18650 Panasonic con 3400mAh. Hay miles de falsas 18650 pilas por ebay, probablemente la gran mayoría de ellos. Busque en Google para "falso 18650" para algunos consejos útiles. Terminé comprando local y pagar un poco más, pero con la seguridad que si no tiene la capacidad indicada podría obtener un reembolso. Agradablemente todos comprobados hacia fuera y valió la pena los $13. (También hay muchas baterías de NiCad y NiMH falsas en ebay). En cuanto a marcas originales donde una 2000mAh 1.2V NiMH (2.4Wh) puede costar $5 y un 3400mAH 3.5V (11.9Wh) litio puede costar $13, creo que el litio se sale adelante.
Otro truco es poner celdas de litio en paralelo para mayor capacidad.
