Fuente de corriente constante con amplificador operacional

este instructable le mostrará cómo hacer una fuente de corriente con holgura actual insignificante para cargas con una resistencia de menos de 1.4 k. En nuestro ejemplo utilizando una fuente de alimentación, la corriente siempre es 9,1 mA pero puede ajustarse. La ventaja de una fuente de corriente es que proporciona una cantidad constante de corriente que es independiente de la resistencia de la carga. Además, este circuito tiene la carga a tierra, que elimina el peligro de tener dos conexiones expuestas con voltajes de flotación.

Materiales utilizados:
Pin 8 LF411 un amplificador operacional (Op Amp) ~ $4
Modelo de un transistor PNP 2N3609 ~ $2
Tres resistencias de valores 10k, 1k, 150Ω <$ 1
Protoboard

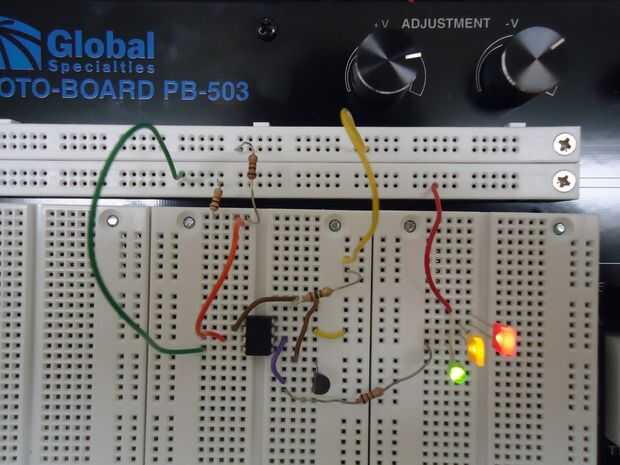

Una carga de su elección (3 LEDs en la imagen de arriba)
Fuente de alimentación. En este ejemplo, utilizamos un + 15 V y - 15V energía comercial supply.*

* Nota: También pudimos alimentar este circuito con dos baterías de 9V (uno para cada uno el + y el-), pero el circuito produce una corriente de solamente 5.4mA con una carga máxima similar. También, el terminal negativo de la batería se convirtió muy rápidamente, por lo que la fuente de alimentación es altamente recomendable. Fuentes de alimentación es posible mediante la conversión de una fuente de alimentación ATX de un ordenador viejo como este instructable por abizar.
