Paso 1: Detector de movimiento
![]()

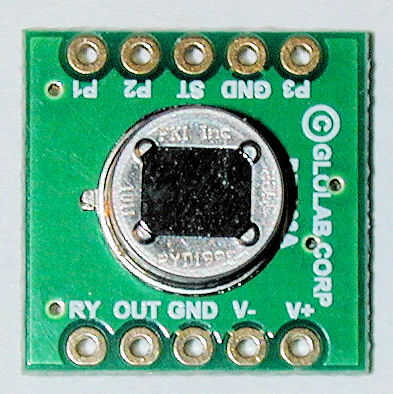

Si la fuente es el cuerpo de este proyecto, el detector de movimiento infrarrojo pasivo (PIR) es el cerebro. Tuve que buscar mucho para encontrar el detector perfecto. Era muy pequeño y fácil de alambre en un tablero de control. La encontré en
http://www.glolab.com . El detector sí mismo encajan perfectamente en un agujero de 3/8 de pulgada perforó en el frente del marco de la fuente. Me tomó un poco de tiempo para averiguar la mejor manera de enlazar ya que cuenta con salida de relé dedicado. Resultó que ya estaba usando un relé de estado sólido para activar la bomba, la salida estándar trabajado mejor.
Los elementos adicionales necesarios para este proyecto son un perfboard pequeño resistor de 180 ohmios, regulador de voltaje 7805, relais de estado sólido AQH2213, 0.1uF condensador 10uF 50V condensador, condensador de 1000uF 25V, un puente rectificador, 2 conectores Molex KK (machos y hembras para cada uno) y un cabezal de 3 pines.
