Paso 5: Cableado y prueba el LED y el conductor.

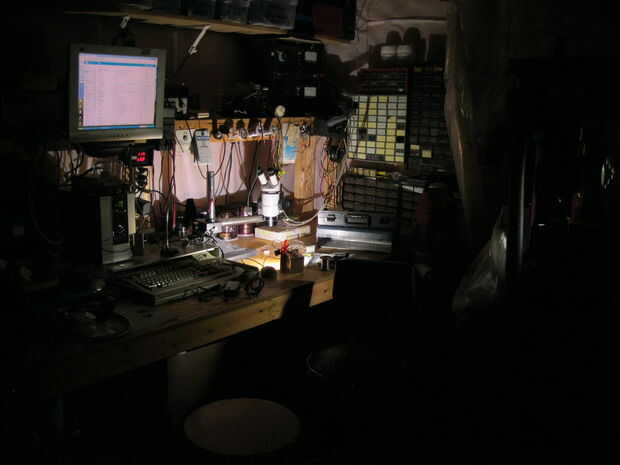

Nota el LED es muy brillante. Mejor cubrir el led con un pedazo de papel o punto lejos de usted antes de encender para arriba.

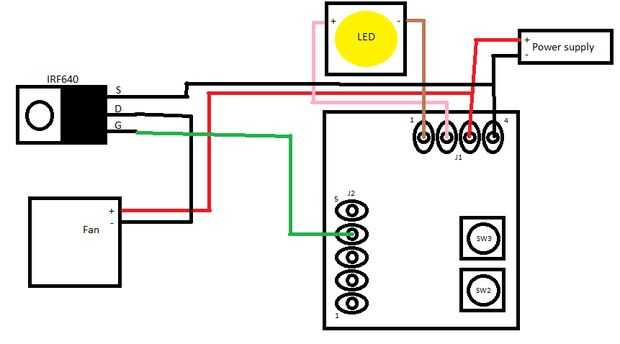

Conectar la tarjeta de conductor como sigue:
- LED-con conector J1 1
- LED-a J1 pin 2
- Alimentación fuente + al Pin 3 de J1
- Fuente de alimentación - 4 Pin de J1
Nota a soldar el extremo de los cables a la parte superior de las teclas. No introducir en los agujeros y soldar en la parte trasera. Esto interferiría con el montaje utilizado en esta aplicación.

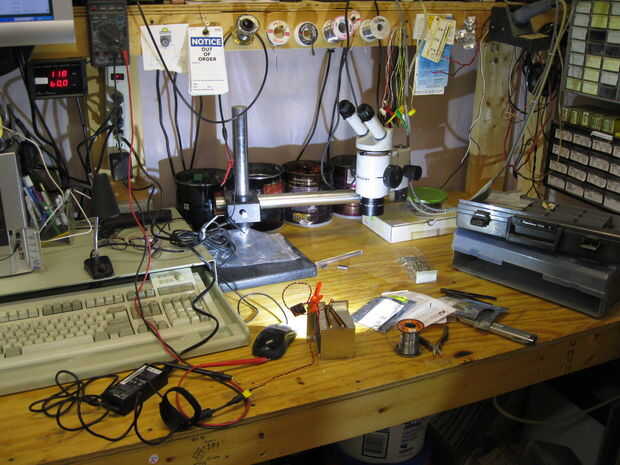

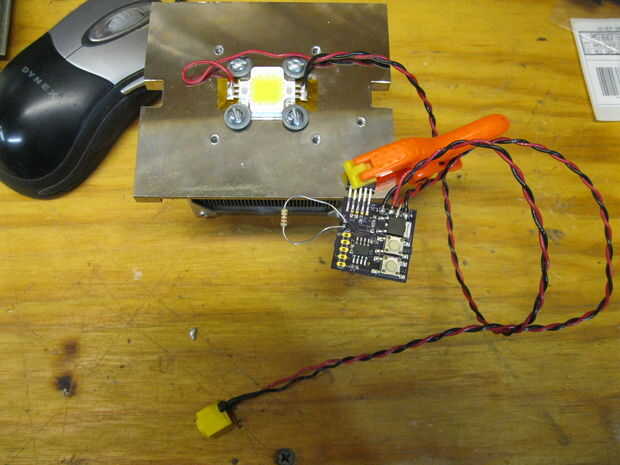

Abrazadera de la CAT4101 en la tarjeta del conductor a su disipador de calor temporal y aplicar energía. Presione SW3 una vez y el led deberá encenderse al 10%. Si no ver la guía de depuración en el controlador de LED / dimmer instructable. Si la prueba fuera ok Desconecte la corriente y continuar.
