Paso 8: Opcional del ventilador y el poder toma de cableado.
- OFF cuando el LED está apagado y completo en vez el led está encendido (pin 5 del J2)
- OFF cuando el LED está apagado, 25% PWM en cuando el LED está establecido en configuración 1-5 y el 44% en cuando el LED está establecido en configuración 6-10 (pin 4 de J2)
Cualquiera de los métodos utiliza el mismo esquema con el único cambio de que pin en J2 se conecta a. Opción 1 le da todo el tiempo de enfriamiento máximo. Donde opciones 2 da menos refrigeración y ruido. En mi prueba una cantidad mínima de flujo de aire era necesaria para mantener el disipador de calor frío al tacto. Pueden ajustar las tarifas de ventilador PWM controlador de firmware ver el LED / dimmer instructable para obtener más información.
Algunos fans tienen un PWM de entrada y salida impulsada directamente por el PWM / encendido y apagado de la tarjeta de conductor se puede. El ventilador que tenía no lo hizo. Sólo tenía una salida RPM del alambre. En el caso de un ventilador RPM salida de cable no se utiliza y debe ser capsulado de. Puesto que no tenía una entrada PWM en mi ventilador tenía que conducir la señal PWM en la alimentación de energía. Las siguientes instrucciones asumen que su uso este método para controlar la velocidad del ventilador y la adición de un conector de alimentación.

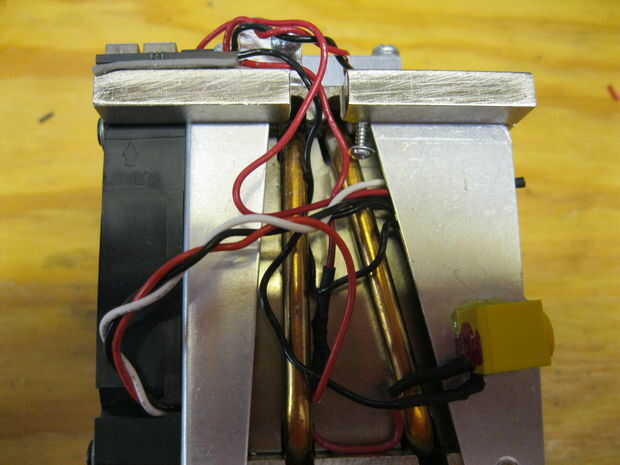

- Conectar el lado negativo de la toma de alimentación con el conector de la fuente del IRF640 y 4 de J1 de la tarjeta del conductor. Cubrir las conexiones expuestas (IRF640 y power jack) con la tubería del encogimiento del calor.

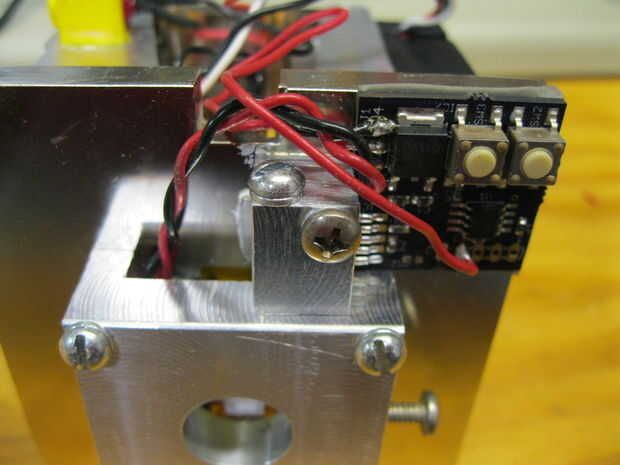

- Conecte el lado positivo de la toma de corriente al cable positivo del ventilador y el pin 3 de J1 de la tarjeta del conductor. Cubra las conexiones expuestas (enchufe) con tubería del encogimiento del calor.
- Conecte el cable negativo del ventilador para el desagüe del IRF640. Cubra las conexiones expuestas (IRF640) con la tubería del encogimiento del calor.
- Conecte la puerta del IRF640 al pin 4 de J1 de la tarjeta del conductor. Cubra las conexiones expuestas (IRF640) con la tubería del encogimiento del calor.

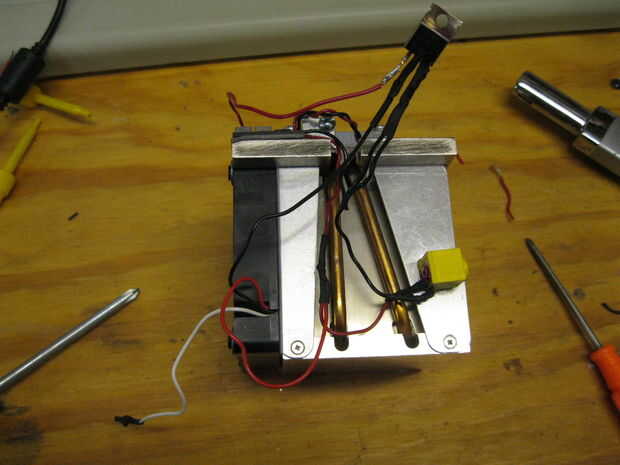

Puesto que el ventilador suministra una energía tan poco no hay necesidad a disipador de calor el IRF640. Pero se debe aislar la ficha en el IRF640 del disipador de calor. Si estas corto el ventilador recibe plena potencia todo el tiempo. Manera más fácil de hacerlo apenas se pone un trozo de alrededor el IRF640 toda la tubería del encogimiento del calor (ver fotos)

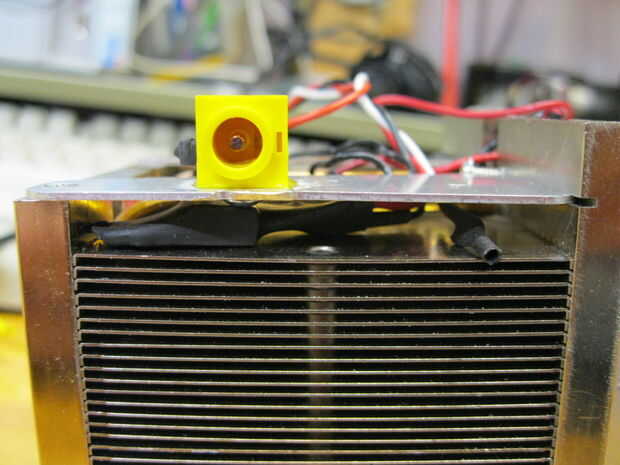

Conector de alimentación se puede montar en cualquier forma conveniente. El gato que se me quitan de la laptop vieja tenía un montaje pequeño tornillo en un lado. Con eso y algunos pegamento atacó a una de las aletas del disipador de calor.
