Paso 2: La placa de circuito
El modelo fue diseñado para fresar: Si está grabado de una placa de circuito se podría diseñar un poco mejor. Sin algo como un molino, cortador del laser o una impresora 3-d, sería utilizar un desplazamiento, en lugar de giro, diseño y hacerlo en placa perforada o un patrón aserrado simple.
Vamos a tener un limpiador, procedente de un antiguo contacto de relé, póngase en contacto con la placa de circuito en uno de los botones en el anillo interior de las resistencias. El contacto con el suelo va a tocar el aro interior, unido por un pequeño cable azul enterrado en una ranura fresada, para el aro exterior, que completa el circuito de los LEDs.

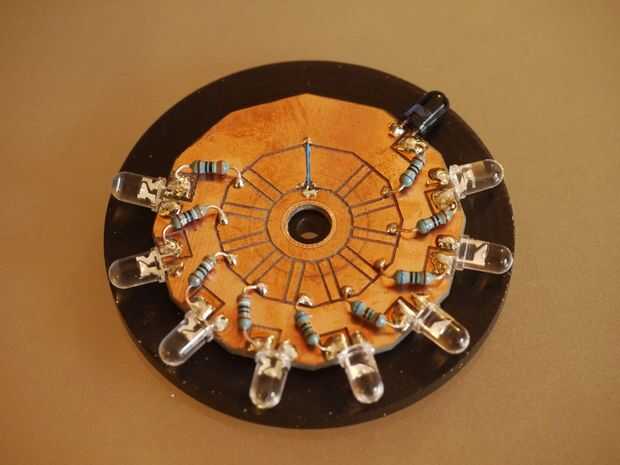

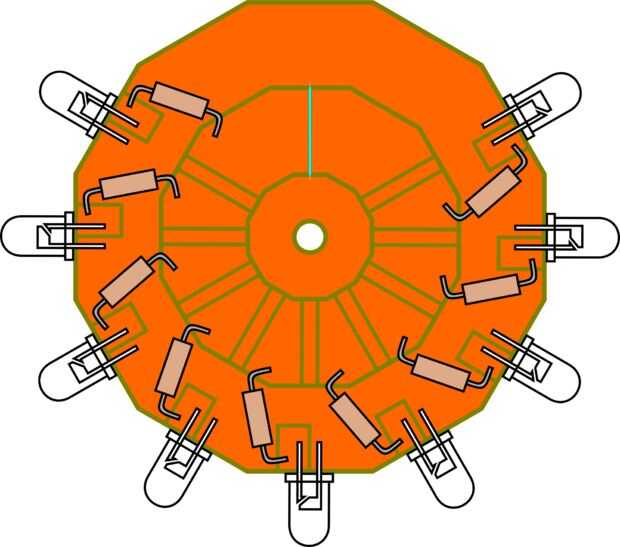

Nota: Mi dibujo muestra los LEDs con una construcción similar internamente pero se puede ver en la foto que varían. La forma más fiable de determinar que forma redonda para conectarlos es que el lado aplanado de la 'falda' es el cátodo y es conectado del lado de tierra del circuito. Recomiendo a pruebas en un protoboard antes de soldar para asegurarse de que tienes la forma correcta de ronda.
