Paso 6: La Junta

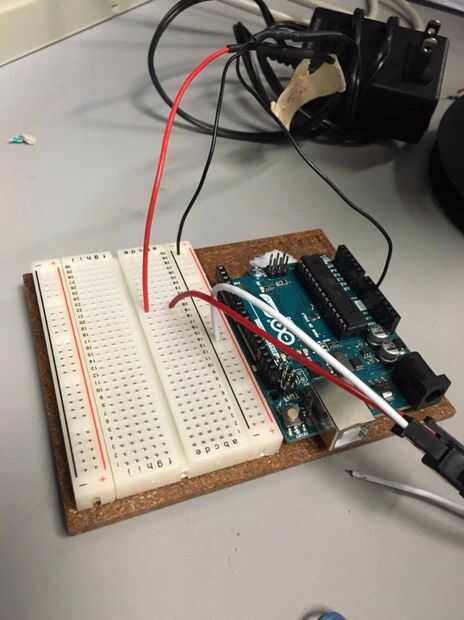

Comenzar el proceso utilizando un protoboard para probar todas las conexiones antes de que usted los haga permanente. (ADVERTENCIA: al utilizar fuentes de alimentación, no corras mucho actual a través de la placa sí mismo. Hemos utilizado una fuente de alimentación de corriente baja hackeado para nuestras tiras LED individualmente con la placa y el código de prueba antes de que finalizamos nuestro proyecto - ver primera foto). Cuando usted decide finalizar su Junta, soldadura de todo a un protoboard.

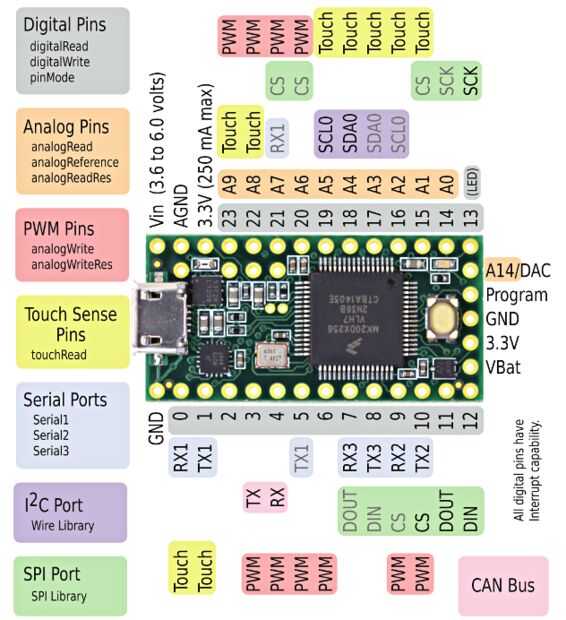

Todos corrimos 7 tiras de LED y 2 sensores de IR de un Teensy para evitar problemas de sincronización. Incluidas en este instructable es el pinout Teensy para su conveniencia. OctoWS2811 tiene algunas especificaciones para lo que debe utilizar cada pin Teensy para. Nos hemos vinculado a la página ya, pero usted puede comprobar hacia fuera otra vez aquí.
Para hacer las tiras de LED funcione adecuadamente, usted necesitará aumentar la tensión de salida de Teensy de 3.3V a 5V que el LED tiras necesidad. Lo hicimos utilizando circuitos de conmutación de nivel y 2 chips de buffer que teníamos ahí. Un desplazador de nivel 74HCT245 sería bueno utilizar. Hay una gran variedad de opciones, pero usted necesita para asegurarse de que puede igualar la velocidad de las tiras LED.
Datos de los sensores IR alambres a los pines correctos en el Teensy, a través de la palanca de cambios de nivel y conecte el LED. Conecte el Teensy alimentación y tierra. Esta es la tabla básica que necesitará.

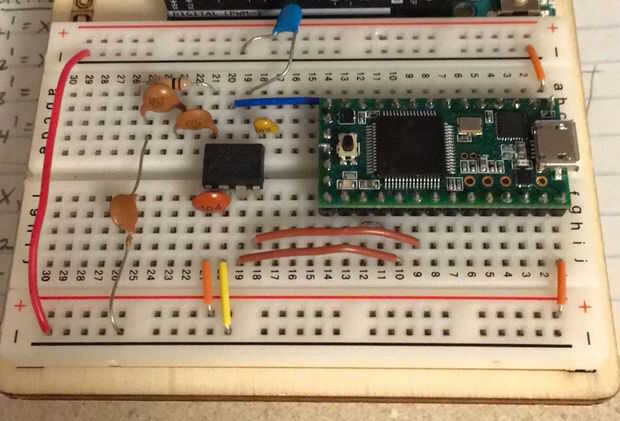

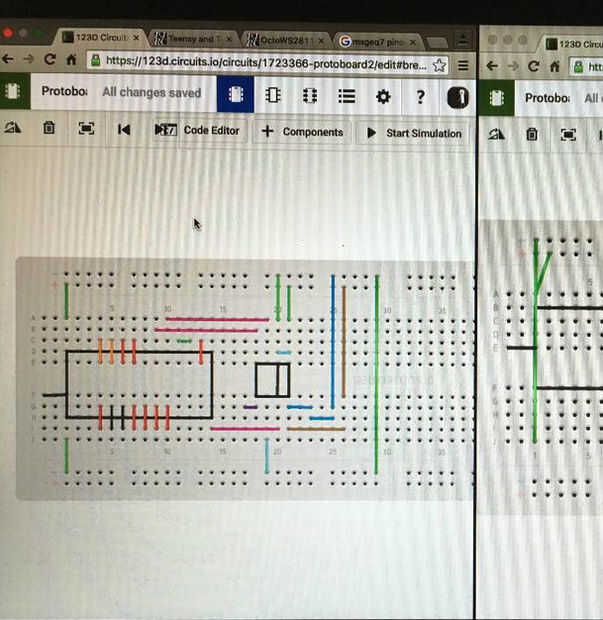

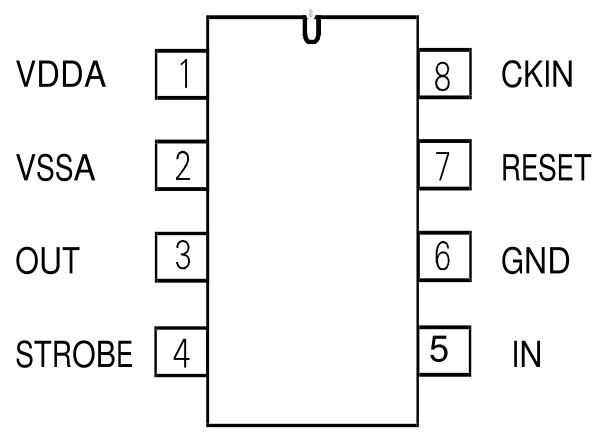

Si desea que el ecualizador de música, necesitarás también el chip MSGEQ7 (pinout cuadro incluido) y un circuito un poco más complicado, que también se muestra dos formas en las imágenes incluidas por encima de.
