Paso 1: El núcleo del dispositivo...
La parte más costosa para una fuente de alimentación regulada es el convertidor AC/DC de entrada (en la mayoría de los casos tener bastante pesado, caro y difícil tener transformador, rectificador y los condensadores electrolíticos de filtros). En este diseño esta parte se sustituye por el reciclado de impresora defectuosa SMPS (fuente de alimentación de modo conmutado).

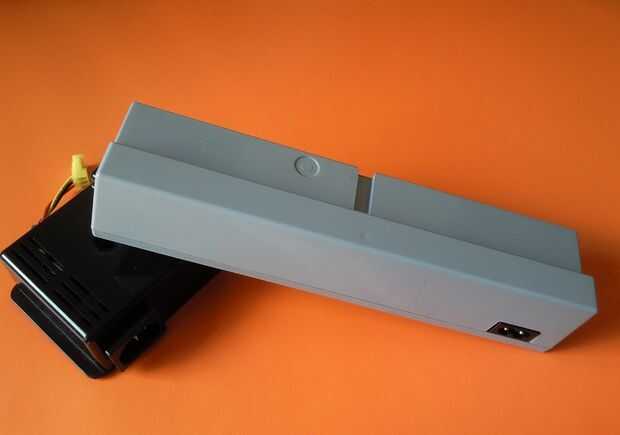

Las impresoras antiguas y no funcionales son grandes tesoros - contienen un montón de cosas, que pueden ser reutilizados: motores, metálicas las piezas, botones, LED, conectores... etc. Para nuestro diseño tenemos que llevar el bloque de fuente de alimentación de la impresora. Generalmente el bloque entero se diseña como módulo independiente, incluso en su propio caso, con el interfaz de contacto a la otra electrónica de la impresora. En la fotografía vemos dos bloques SMPS utilizados en impresoras de inyección de tinta de "Canon" y "HP".

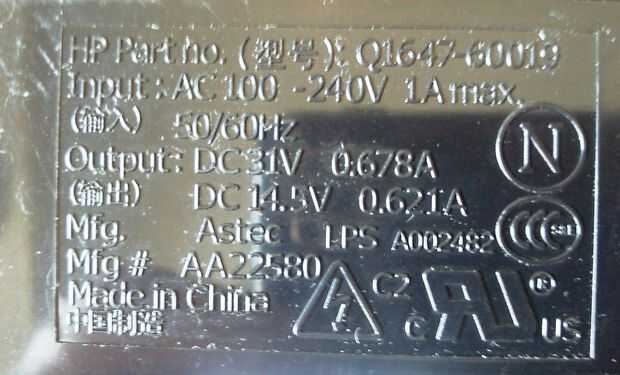

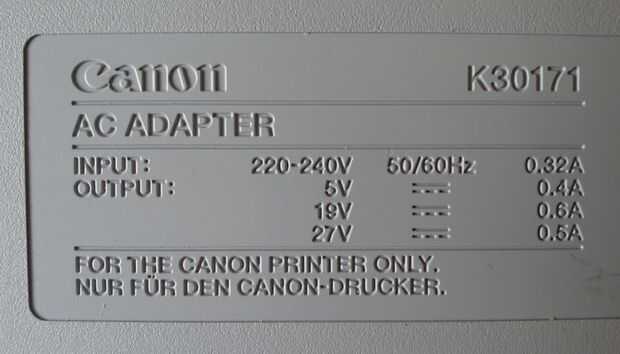

Le recomiendo, antes de usar tal bloque, para comprobar su funcionalidad. Normalmente en la parte inferior del dispositivo se puede encontrar una tabla de todos producido por él voltajes y la máxima cargan actual para cada voltaje. Las tablas de ambos bloques SMPS presentadas se muestran en las fotos. Se comprobará la existencia de estas tensiones. Usted debe tener en cuenta, que algunos de los dispositivos SMPS no funciona sin carga. Para medir los voltajes, por lo menos una tensión de salida deberá ser cargado ingenio alguna resistencia o foco de luz.
El mejor de los casos, cuando la fuente de alimentación regulada debe ser si se puede montar todo el dispositivo dentro de la caja del bloque SMPS. Para motivo que el bloque debe estar abierto sin daños y debe tener suficiente lugar para las piezas. En mi caso no tanto de los dispositivos se cumplan estos requisitos. Caso adicional era necesario.
