Paso 4: Lo transformadores de CC/CC

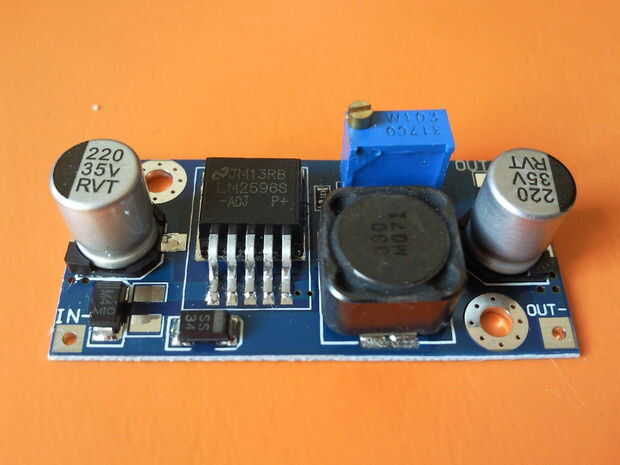

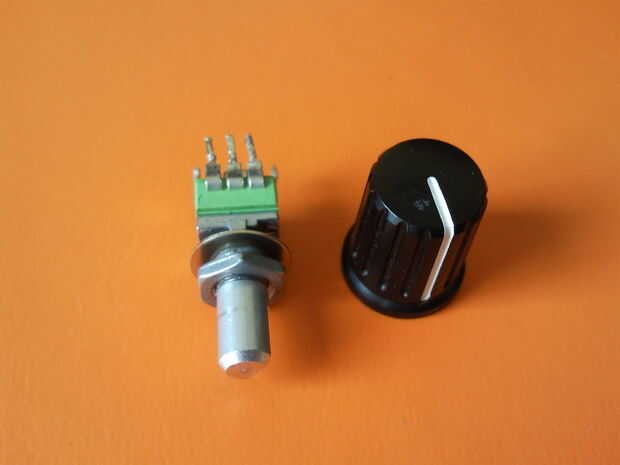

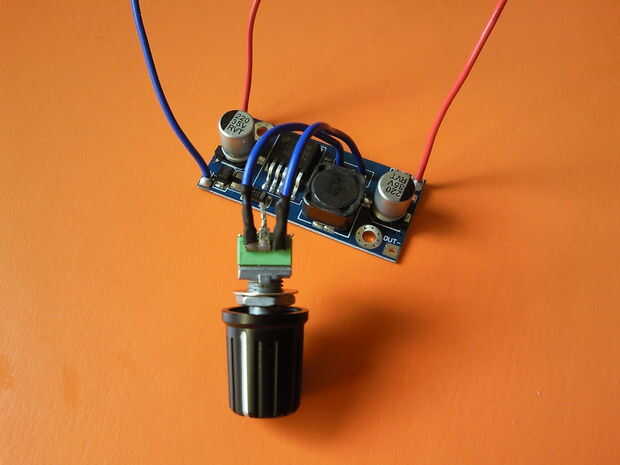

Para el regulador de tensión he utilizado un módulo de convertidor de DC/DC de paso descendente LM2596 (2 $ en ebay). Es capaz de producir voltaje de salida de 1.23 V para el valor de la aplicación en su voltaje de entrada. He decidido dar con la salida de 30V de la cuadra SMPS, lo que daría un rango de voltaje regulado de 1.23 V a ~ 30 V. Para fácil control manual de la tensión de salida, he unsoldered el potenciómetro azul y lo reemplazó con 10 KOhm potenciómetro con la perilla (1 $ en ebay). Para el módulo se muestra aquí, sólo dos cables son suficientes para esta conexión. En el módulo LM2596 dos de los terminales del potenciómetro están cortocircuitadas juntas. He puesto en cortocircuito también estos dos terminales sobre el potenciómetro (el medio y uno de los externos). Los cables de conexión de la Junta y el potenciómetro deben mantenerse tan cortos como sea posible.
