Fuente de poder en el barato (8 / 12 paso)

Paso 8: El esquema

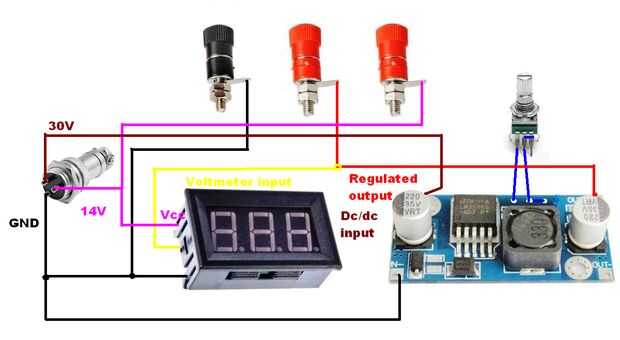

En este cuadro se presenta el esquema de la fuente de alimentación regulada.

En Resumen: el LED se suministra por 14.5 V y detecta la tensión regulada a la salida del módulo LM2596. De esta manera el voltímetro LED muestra también la presencia de ambas tensiones: si 14.5 V no existe, no va a funcionar, si la regulación no está, se mostrará "0". La fuente de alimentación regulada está conectada a la terminal de salida media. La tensión 14.V aparece en el terminal de salida derecha. Los 30 V por el módulo SMPS tensión a la entrada del módulo LM2596.
