Paso 3: Resistencia Variable
Uno puede pensar en una resistencia variable como un simple potenciómetro ahora, pero mi requisito principal es que la tensión uC controlada. Por lo tanto la resistencia será uC controlada así.
Por supuesto, se dispone de estas resistencias digitales controlables, pero todos ellos tienen una desventaja principal:
Tengo que pedirlo, porque no uno de la corriente principal piezas siempre tienen disponible en mi pequeño laboratorio.
Y me odio ordenar cosas - su costoso y necesita tiempo, no quiero pasar!
Por eso pensé en una otra solución para obtener una resistencia que es controlable por mi microcontrolador. Otra vez recordé mi problema principal, la señal de pwm de mi uC y de pensamiento acerca de lo siguiente:
por qué no simplemente oscurecimiento y la iluminación de un LED y esto condujo está directamente conectada a un resistor fotoactivos o LDR. Ambos componentes se utilizan a menudo, muy barato y fácilmente disponible.

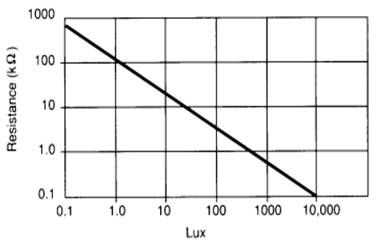

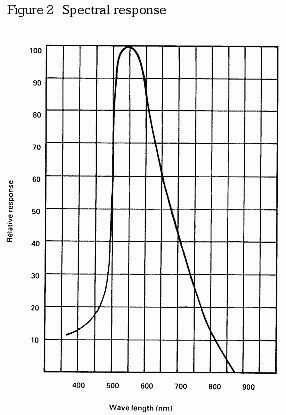

La resistencia de un LDR puede cambiar, depende de la luz, entre kiloohms unos pocos a varios cientos muy linealmente como se muestra en la imagen. Con luz blanca, mi LDR varía entre 250ohms y aprox. 40kohms. Estos elementos tienen también una dependencia en las longitudes de onda (foto), que a menudo es entre verde y amarillo - también depende del tipo. Una luz pulsada también causará impulsos en la resistencia de la LDR, pero debido a las constantes de tiempo en la capa fotoreactivas, esta frecuencia reconocible se limita - en mi caso su limitada a algo alrededor de 100 Hz. Por lo tanto mi 500Hz PWM será suficiente para iluminar el LDR sin frecuencias perturbadoras.

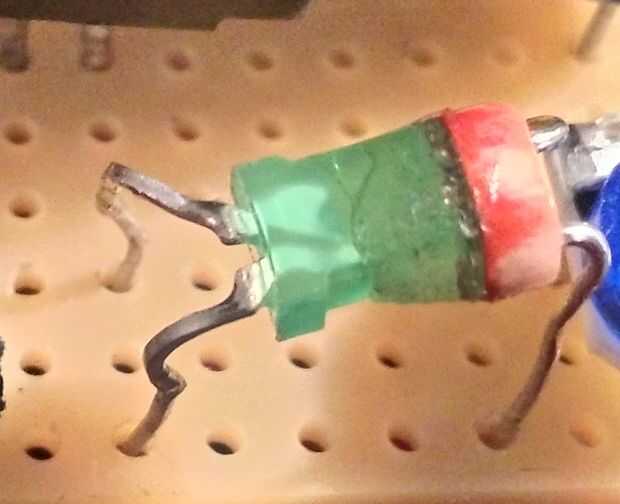

Ya que en teoría es una muy buena forma para controlar una resistencia con un PWM de un microcontrolador, conecté un led con un LDR mediante pegamento epoxi, verde como se aprecia en la imagen. La conexión de ambos conduce ahora al elemento principal de mi luz controlado fuente de tensión.
