Fuente de tensión controlada por luz (5 / 5 paso)

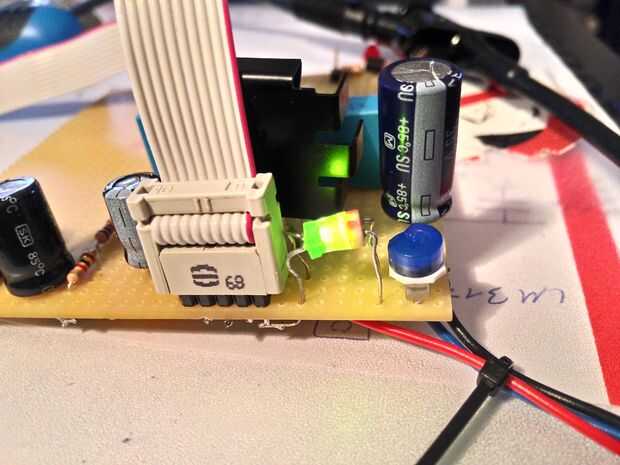

Paso 5: Crear y probar

Como ya mencioné, esto es parte de un todo motor control de construir hacia arriba.

primero medí los voltajes con un multímetro y he cambiado los valores de PWM manualmente. Todo funcionaba bien y la regulación de voltaje funciona muy rápido.

El siguiente video puede resultar un poco confuso sin explicación, así que de antemano:

El Arduino mide valores de velocidad de mi tocadiscos y ajusta la luz del LED de manera que la velocidad es constante (33,3 rpm es la velocidad de plato normal). La medición se realiza por un segundo motor como un generador y dos LEDs + barrera de luz en el plato. Cuál es realmente importante aquí, es que el ucontroller trata más alto el voltaje, cuando el plato es demasiado lento. Se puede ver al final, cuando el brillo del LED es inferior y el sonido de la tornamesa giratoria más fuerte.

Realmente esto es un efecto secundario muy cool, porque cada vez mi plato mayor o menor su velocidad (arrancar o parar) lo LED varía su brillo.

--> Luz controlada fuente de tensión en uso

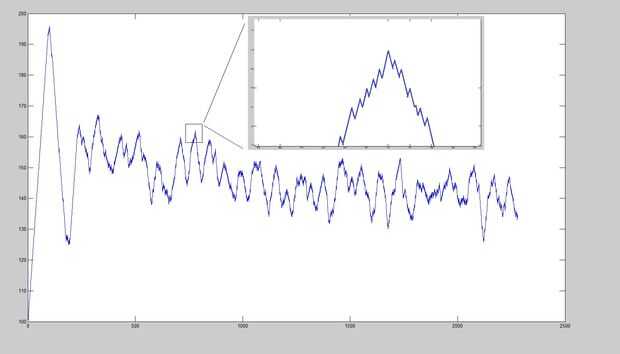

Controlar (básicamente un fracaso de tirón de control) se muestra en la segunda foto con tensiones en el eje y en pasos de 0 a 255 1 = 20mV y las muestras en el eje x (grabado con un arduino). Lo que puedes ver es sutil como la tensión se regula con el LED. Todo este sistema es teóricamente todo un sistema lineal:

regulación lineal del brillo LED debido a control PWM--> resistencia LDR y brillo son lineales--> resistencia y voltaje en el LM317 son lineales

Implica todo el sistema lineal y por lo tanto ideal para los Estados Unidos como un regulador de velocidad del motor y así sucesivamente.

Por cierto: Esta oscilación es un efecto de mi Reglamento y los valores altos al principio son un efecto de la placa giratoria comienza a girar.

Sé que esto es una mala elección para el control de velocidad del motor (se puede ver la desviación de control permanente) y sin duda cambiará a un controlador PI o PID en el proyecto original.

Espero que les haya gustado mi corta instructable sobre esta fuente de voltaje. Si usted tiene preguntas o comentarios, sólo tienes que escribir.

La cañería instructable sobre el control del motor seguirá pronto - las otras partes de mi serie de la placa giratoria son:

Igualación de RIAA con electrónica analógica y la acumulación de una placa giratoria del 100yo alemán roble
