Fuente de voltaje variable (1 / 5 paso)

Paso 1: Materiales necesarios

Componentes eléctricos:-
1. regulador de voltaje LM317
2. variable resistencia (10 k ohmios en mi caso)
3. R2 resistencia (valor de R2 en el paso 2)
4. 1 uF capacitor
5. 0.1 uF capacitor

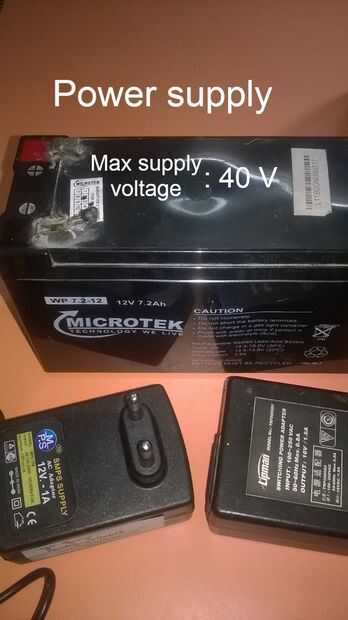

6. fuente de alimentación menos de 40 voltios
7. led (opcional)
8. 1 resistencia de ohmios k para el LED
9. bornes
10. disipador de calor

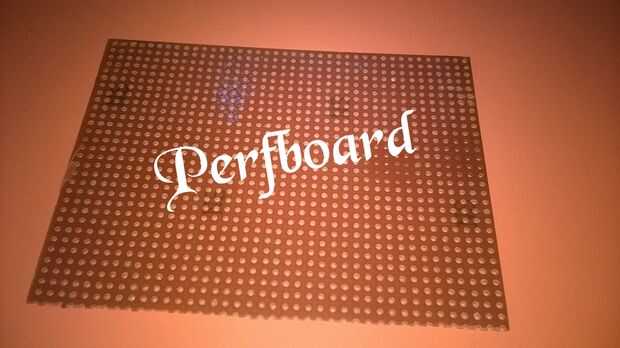

11. Perfboard o PCB

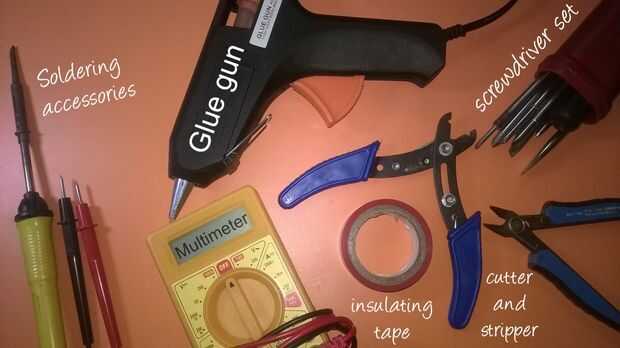

Herramientas:-
1. accesorios de soldadura
2 pistola de pegamento caliente
3. cinta aislante
4. cortador y pelador
5. multímetro
6. destornillador
