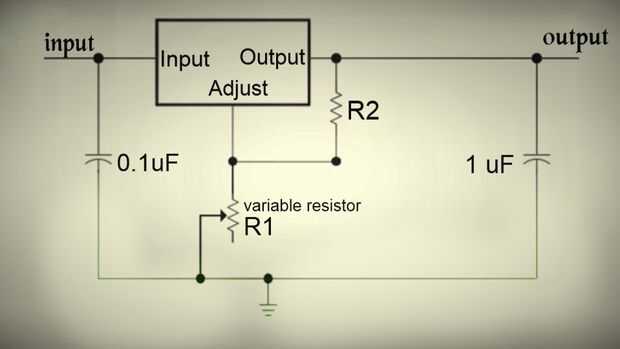

Paso 3: Diagrama del circuito

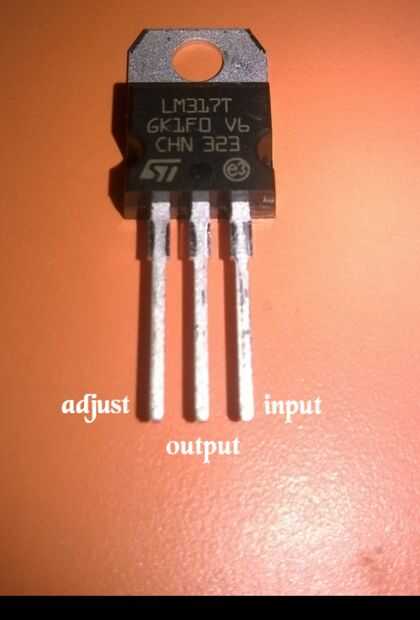

Aquí con la ayuda de este diagrama usted puede poner los componentes en consecuencia. Asegúrese de que va a conectar los pines del LM317 de manera correcta, según el diagrama del circuito. Le dije a esta cosa porque las clavijas en el diagrama están en orden inverso con respecto a los pins reales LM317. Te recomiendo primero construir el circuito en protoboard para propósitos de prueba. No había tomado fotos paso a paso de la circuitary y otras medidas (se olvidó de hacerlo: P), pero creo que cualquier persona puede construir este circuito con la ayuda del diagrama fácilmente porque es un circuito muy simple y básico. Los condensadores utilizan aquí ayuda para dar un voltaje constante, sin incluirlos puede ser posible que fluctúe la tensión. También colocar un disipador de calor en el LM317 para permitir que el calor se disipe. Calor producido es directamente proporcional a la diferencia en el voltaje de entrada y salida. Si desea adjuntar un indicador LED en el circuito, simplemente que conectar en los terminales de salida junto con un resistor adecuado (10 k ohmios funciona bien) también obtiene dimmer como las caídas de voltaje. Para obtener más información sobre LM317 a través de la hoja de datos había conectado.
