Paso 9: Ajuste del circuito.
Una vez todo terminado es el momento de hacer la primera prueba, no te preocupes si no funciona, hay muchas razones para que no funcione, y la frecuencia es el primero.

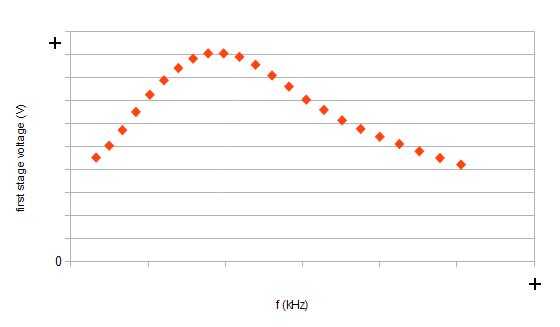

En la frecuencia correcta, las reactancias de los elementos inductivos (transformadores) y los condensadores se cancelarán hacia fuera, produciendo la mayor amplitud de la tensión para conducir el multiplicador, produciendo más chispas entre los terminales. Barriendo la frecuencia le permitirá trazar mentalmente la curva de respuesta, y debe haber un pico de resonancia como en la imagen siguiente.
La mejor manera de calibrarlo es creando un pequeño boquete de chispa, alrededor de 5mm, entre las salidas de alto voltaje. Luego, girando el potenciómetro debe poder encontrar el sweet spot, en el primero algún silbido de corona puede producir, entonces las chispas puede aparecer, tratar de encontrar el punto donde las chispas saltan, luego cuidadosamente mover hacia adelante y hacia atrás hasta que la frecuencia en que se producen chispas es mayor. Y ahí lo tienen, acaba de ajustar la oferta.
En mi caso, he logrado para sintonizar ambos transformadores con excelentes resultados, el primero de ellos, ya que tiene un núcleo de ferrita más pequeños y por lo tanto menos inductancia, trabajaba a una frecuencia de 2,2 kHz y en otro de la gama audible que have't sido capaz de medir, pero yo creo que debe ser alrededor de 20-30 kHz.
El segundo transformador, ya que es más grande y tenía una mayor inductancia, era más lento, pero no un inconveniente, de hecho, trabaja en una frecuencia más baja me permitida sintonizar más precisamente. Hizo trabajar con 0,86 kHz y otra vez, con una frecuencia ultrasónica, que debe ser alrededor de 20-30kHz.
Ambos transformadores demostraron mejor rendimiento cuando se trabaja en una frecuencia ultrasónica, también pude deshacerme del molesto ruido de la histéresis, dos pájaros de un tiro.
