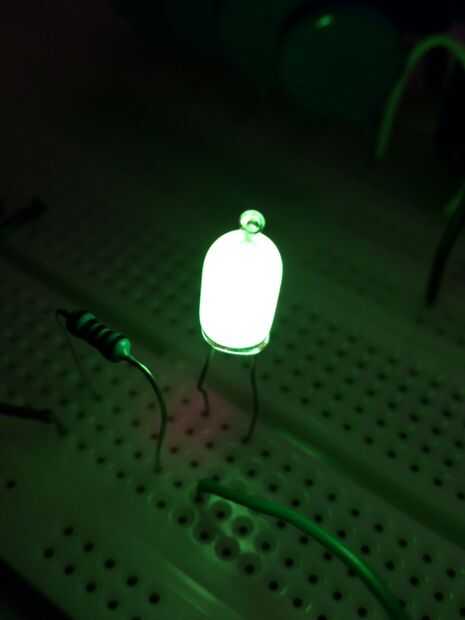

Paso 2: Cómo funciona:
Entender cómo este circuito funciona no es crucial para poder montarlo y que funcione, puede omitir esta parte si quieres, pero es bueno saber cómo funcionan las cosas:
Después de presionar el botón, se activa el diodo IR y un haz de luz golpea el sensor de la optocupler, este sensor de gotas es la resistencia de 50 ohmios, liberando la energía necesaria para activar el transistor 2n2222.
Este transistor permite algo de energía accionar el temporizador 555. Para aquellos de ustedes que no saben lo que un temporizador 555 es, es un chip, que, entre otras funciones, puede tomar un voltaje de entrada DC y transformarlo en una onda cuadrada. Puede ajustar el ciclo de la onda frecuencia y deber modificar el valor de los componentes que lo rodean.
En este caso se ajusta para tener un ciclo de constante trabajo de 50%, mientras que la frecuencia se puede ajustar con el potenciómetro.
Esta onda cuadrada se envía a un transistor corriente alta, que permite pulsos de alta corriente a fluir dentro de la bobina primaria, y aquí es donde la magia sucede. También he añadido un condensador de 220uF pequeño, su función es ahorrar energía mientras que el transistor está apagado, por lo que se puede liberar actual bastante rápido cuando se enciende otra vez, Esto liberará cierta tensión de la fuente de alimentación ya que las variaciones de corriente no que alta entre pulsos.
Usted puede cargar una bobina con un campo magnético la misma forma cargar un condensador con carga estática, la diferencia es cuando el campo magnético ya no se sostiene, se derrumba, convertir esa energía en un pico de voltaje.
La amplitud de ese punto depende de la relación de vuelta, y puesto que es muy grande podemos conseguir puntas de gran tensión en la salida del transformador. Pero de que voltaje es todavía muy lejos de la tensión que estamos buscando, por lo que se agregan un multiplicador de voltaje Cockroft-Walton, que intensifica la tensión hasta su alta lo suficiente como para romper la resistencia del aire.
Usted puede aprender más sobre multiplicadores de voltaje aquí.
