Paso 5: Elegir el transformador adecuado.
Yo no pude tener en mis manos en un 1k: 8R transformador de audio, así que decidí replicarlo, aunque iba a ser un dolor, pero, de hecho, fue bastante fácil, herí a dos transformadores, y ambos salieron con éxito con similares resultados, de hecho es difícil saber cuál de los dos funciona mejor, por lo que terminé con un aspecto agradable.
Lo primero que desea mirar cuando la elección de un transformador para enrollar para arriba es el tamaño, la cantidad de energía que pueden manejar es proporcional a su tamaño (en el 95% de los casos), que dijo ha buscado con el tamaño de una moneda grande (ver fotos), que nos dará algún poder más que un pequeño transformador de audio.
La primera de ellas salió un CFL, la segunda, la va a utilizar, salió un viejo PCB, no estoy seguro lo que era, cosas tal vez telefónica.
Lo primero que quieres hacer es quitar el núcleo de ferrita para acceder a la bobina, en la mayoría de los transformadores de las dos piezas son pegada togueter, sólo mantener el transformador con un par de alicates y el calor del núcleo con un ligero y cuidadoso para no derretir el plástico. Después de un minuto o dos se derrite el pegamento y usted debe ser capaz de separar las dos partes de la base, no intente forzarlo ya que la ferrita es muy frágil y bonita fácilmente crack, tomarlo con calma.

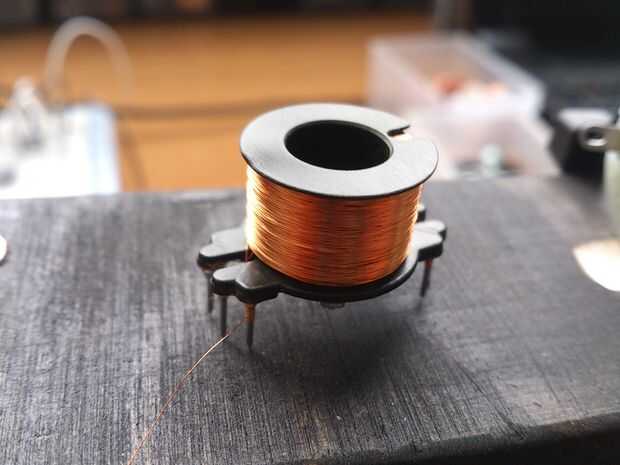

Para la bobina primaria que utiliza alambre de cobre esmaltado que saqué de varios relais enorme, calculé el ancho teóricamente mediante la medición de la resistencia de un metro 10 pieza y usando una Calculadora online fue capaz de obtener un valor alrededor de 0,15 mm.
I calcula la longitud requerida para obtener 8 Ohms, cortarlo y lo aliento.
No era tan cuidadoso con el secundario, básicamente, enrollé todo el alambre que podría. Sabía de los resultados anteriores la resistencia sería unos 300-400 ohmios, y que es lo que pasó, tengo un 350 ohmios secundarios con el segundo transformador, 50 ohmios, más de uno.
No considero un fracaso no se 1kOhm porque la anchura del alambre que utilicé para el secundario debe ser de 0,08 mm, algo más gruesa que las utilizadas con los transformadores de audio, así que tuve que enrollar alambre más para lograr más resistencia, lo que significa que la relación de resistencia puede no ser correcta, pero el ratio de giro es bastante similar, y eso es lo que realmente importa aquí.
Después de las dos bobinas son venteadas puede volver otra vez la base, sujétela con cinta adhesiva o pegamento, no realmente cuestiones como ling es apretado.
Nota: Transformador bobinado puede ser una tarea mucho, usted debe tener mucha paciencia, especialmente con la bobina primaria, que debe ser perfectamente por lo que el secundario no aparece abultado en algunas partes, después de que el principal es venteado, la secundaria sin preocuparse demasiado sobre la disposición del viento, simplemente mantener la bobina apretada, ir de un extremo al otro y viceversa y tratar de mantener una anchura constante.
Nota 2: He dado cuenta de mi transformador tiende a recalentarse, y me preguntaba sobre el aumento de la resistencia primaria a 20 ohmios más o menos, esto reducirá el calor producido pero también aumentaría la frecuencia de operación, si desea hacerlo, reduce el valor de la olla de 10kOhm a 4.7kOhm para un mejor ajuste de la frecuencia.
Punta: Conseguir una varilla roscada y un par de tuercas y arandelas. Pasar la varilla el centro del transformador y con las tuercas y arandelas de la abrazadera en su lugar. Luego, conecte la varilla a un taladro de mano. Esto permite enrollar las bobinas con facilidad, sino que recuerda tener especial cuidado con la primaria y para mantener una tensión constante.
Importante: No toque el transformador, mientras que el circuito está funcionando (por ejemplo comprobar la temperatura), arco de plasma puede producir entre el transformador y el dedo, no duele, pero puede dañar el esmalte de las bobinas.
