Paso 8: Hacer el circuito

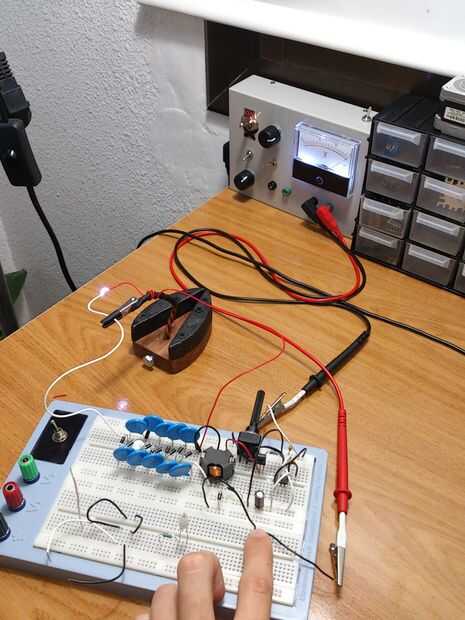

El resto del circuito es bastante recto que hacia adelante os recomiendo probar el circuito en un protoboard, pero ten cuidado con los huecos ya que hay un montón de piezas metálicas en un protoboard y si dos puntos con diferentes voltajes son demasiado una chispa saltará entre ellos.

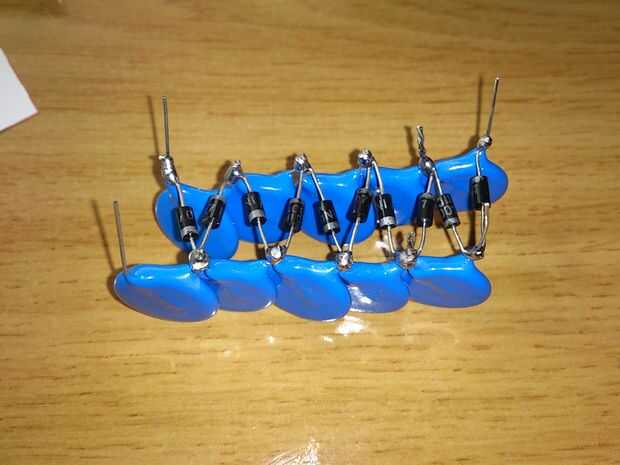

Cuando el multiplicador de voltaje Cockroft-Walton Recuerde dejar suficiente espacio entre los cables, no recomiendo usar un PCB para montar a menos que se puede dejar suficiente espacio, también, ajuste que las patas de los condensadores en unas manera sin piezas de metal están sobreexpuestas. Recortar todas las uniones de punta ya podría dar lugar a descargas de corona, que reducen mucho la eficiencia.

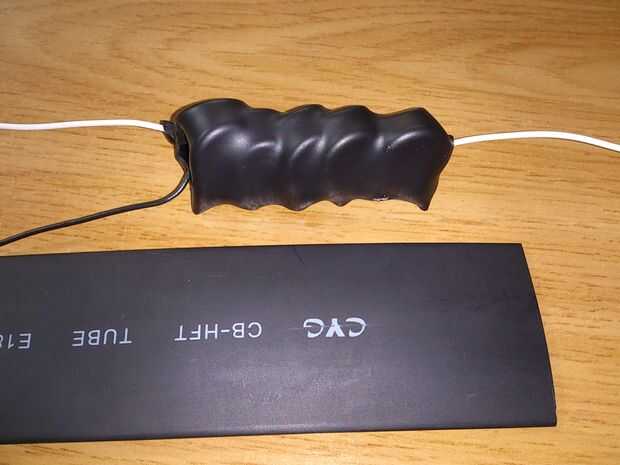

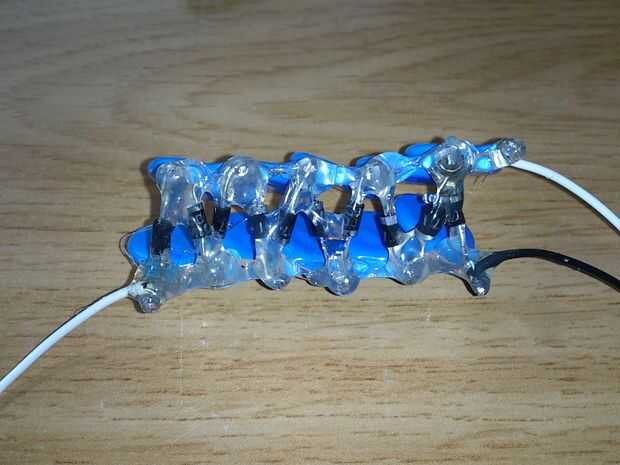

Recomiendo a aislar a todos los contactos expuestos de la multiplicadora con pegamento termofusible o con un material aislante similar y y después de eso, envuélvalo en tubo del encogimiento o con cinta aislante. Esto será no sólo reducir el riesgo de descargas accidentales, pero también puede aumentar la eficiencia del circuito mediante la reducción de las pérdidas a través del aire, especialmente con 5 o más etapas.
También he añadido un trozo de espuma entre el multiplicador y el controlador.
NOTE: UF4007 diodos son muy recomendables, este que es más rápido que el 1N4007, lo que significa su multiplicador será más eficiente, cambiar los diodos 1N4007 de mi multiplicador por el UF4007 y al instante noté sobre un 40-30% aumento en el rendimiento.
Nota 2: La resistencia de la olla no debe ser inferior a 680 ohmios debido a las características del 555, te recomiendo poner una resistencia de 680 ohmios entre el bote y pin 3 para evitar que va por debajo de ese límite.
