Paso 2: cableado
El ventilador y el LED no sacar mucha potencia (menos de 1/2 amp cada uno), por lo que el proyecto puede ser alimentado desde el regulador de 5v de Arduino.
Un pequeño transistor se utiliza para conducir el motor de los ventiladores más grande 50mm ya que el consumo de corriente sería demasiado alto para un pin de salida Ardunio. Para los más pequeños aficionados en continuamente, puede enganchar hasta la salida de 5v de Arduino directamente. Si son demasiado rápido (soplar la niebla demasiado rápido), o si quieres activarlas y apagado, luego usar un transistor con estas también.
El sistema de aprendizaje de Adafruit tiene un gran artículo en la conducción de pequeños motores (fan) de un Arduino. El circuito y concepto están allí.

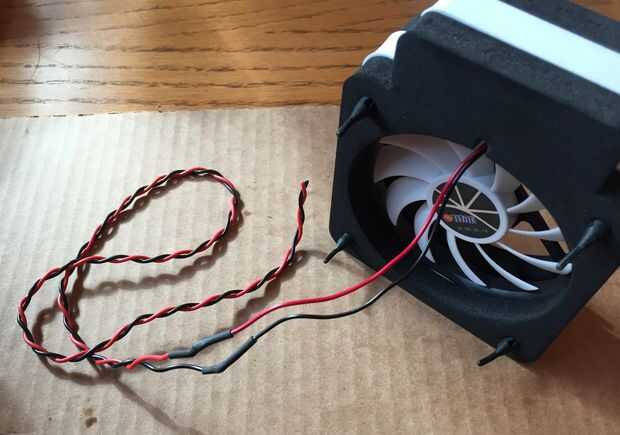

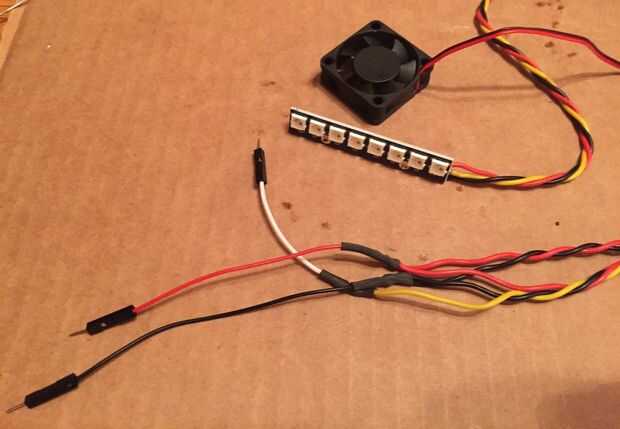

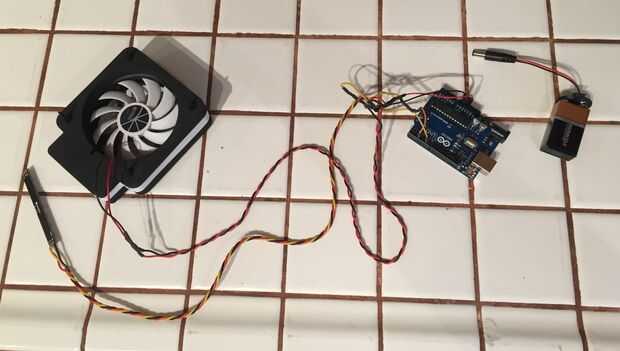

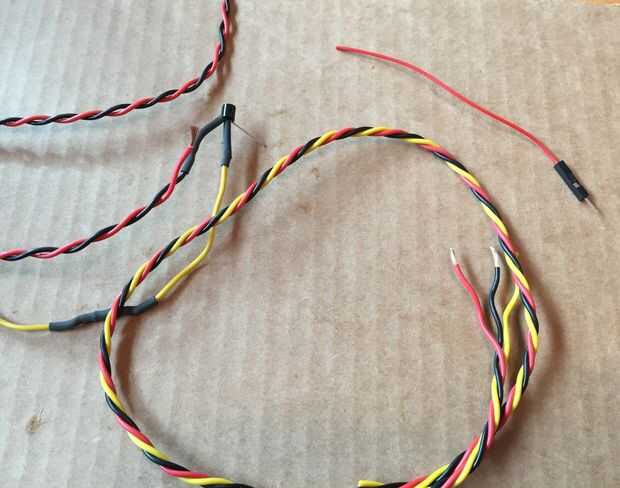

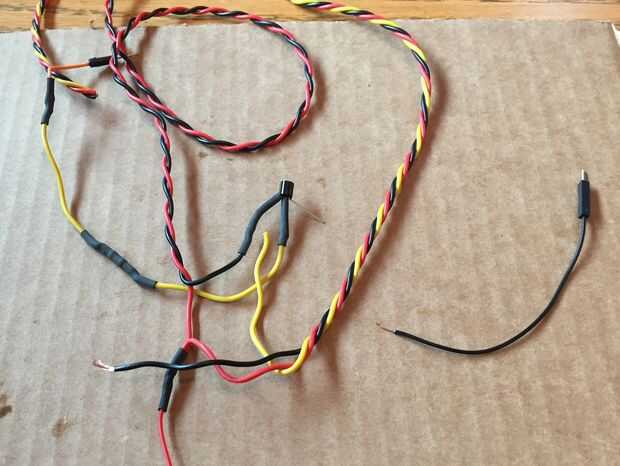

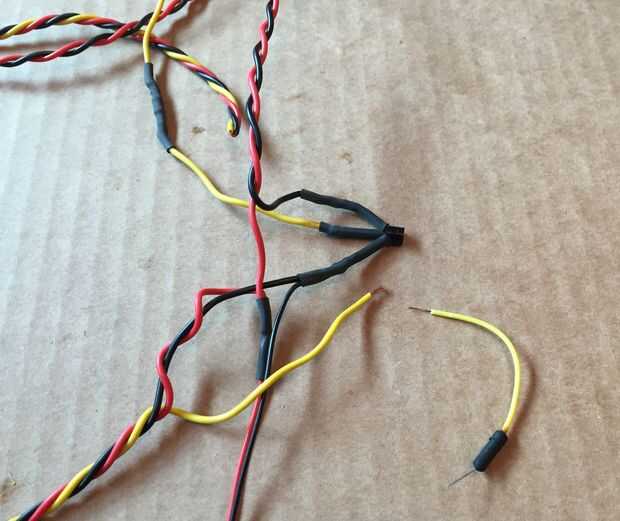

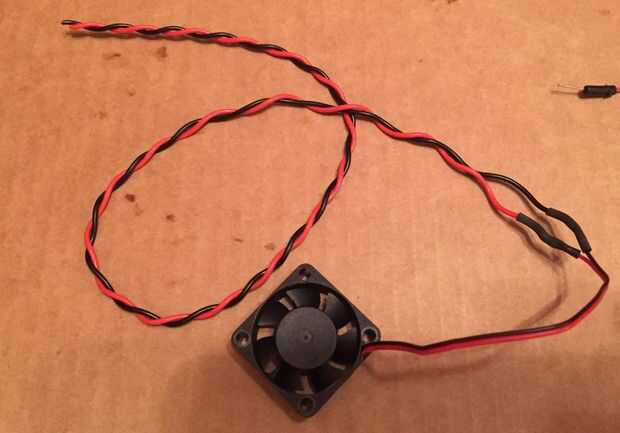

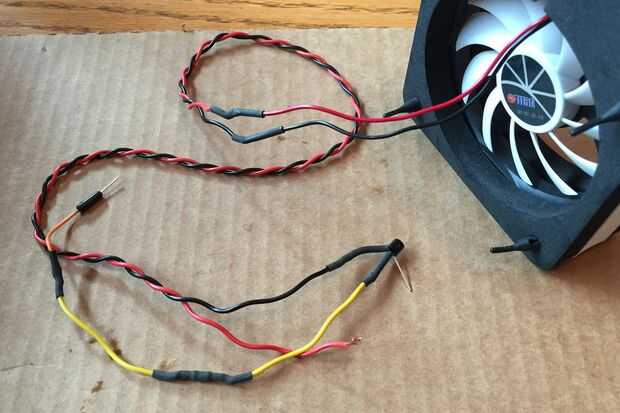

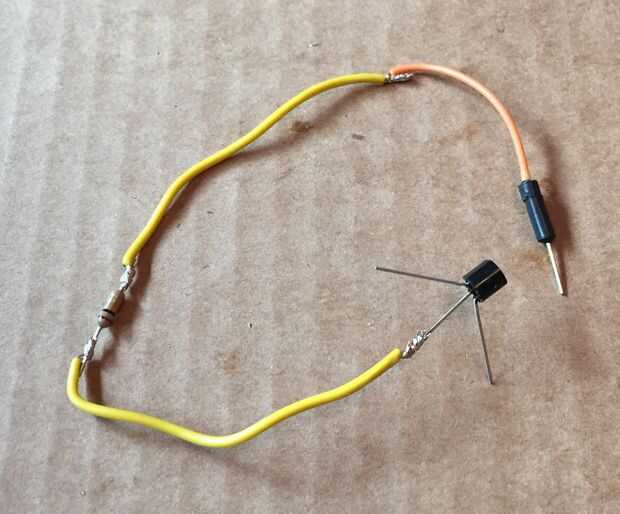

Los LEDs + y Fan + están conectados al pin de 5v de la placa Arduino. El emisor de transistor y tierra de LEDs están conectados con el conector de tierra en el Arduino. La base del transistor está conectada al pin Digital 3 Arduino con un resistor de 270 ohm para reducir el consumo de corriente (las imágenes muestran un 1K ohm, pero 270 es mejor para los fans más pequeños). El LED digital PIN está conectado al pin digital 6 en el Arduino. El colector del transistor se conecta al cable del ventilador.
