Funcionamiento LED con 555, 74163, 74138 74240 y (3 / 4 paso)

Paso 3: 74163 contador binario

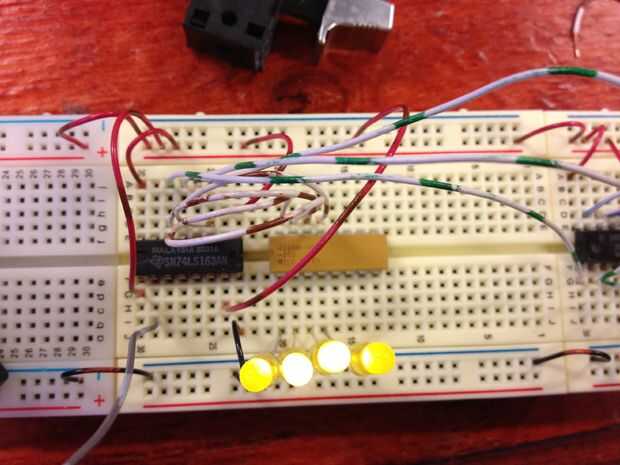

Este contador binario tiene 4 salidas. Sólo necesita 3 a la siguiente etapa, pero conectado el LED de todos modos... Más luz = más diversión... :)

Conecte siempre la fuente de alimentación primero para asegurarse de que usted recuerde - en 74 IC que suele ser 5V para la parte superior izquierda pin (aquí #16) y la tierra para abajo a la derecha (aquí #8)

Para obtener el 74163 contando, tienes que configurar el pin #1, #7 y #9 a 5V y colocar el reloj de la 555 IC en el pin #2

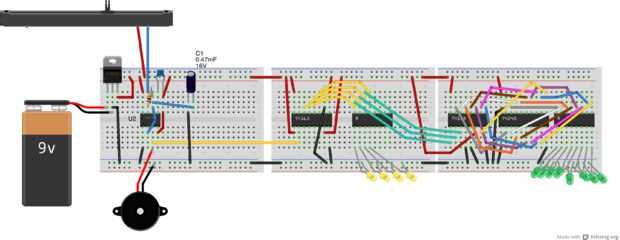

Esquemas 74163:



Usé sólo la mitad de una DIL 330 ohmios x matriz de resistencia 8. Si no tienes un paquete como este, utilizar resistencias normales.
Información aquí: https://solarbotics.com/product/28671/
