Funcionamiento LED con 555, 74163, 74138 74240 y (4 / 4 paso)

Paso 4: 74138 3to8 decodificador con 74240 inversor/controlador

Convertir 74138 es dependiente sobre la conexión de GND al pin #4 y 5 y 5 v al pin #6.
Entonces los 3 alambres con los bits al pin #1, #2 y #3

Esquemas 74138:

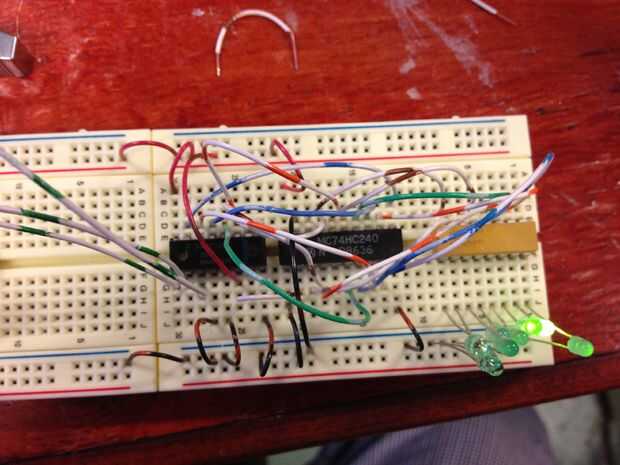

El 74240 puede ser algo difícil de conectar, pero ser sistemático y seguir mis cables de colores. No olvide conectar el GND al pin #1 y #19, que no está habilitada la salida.

Esquemas 74240:



Conectar la batería, ajustar el medidor y si todo está conectado bien: tenemos un corredor!
