Paso 2: Cableado y carcasa

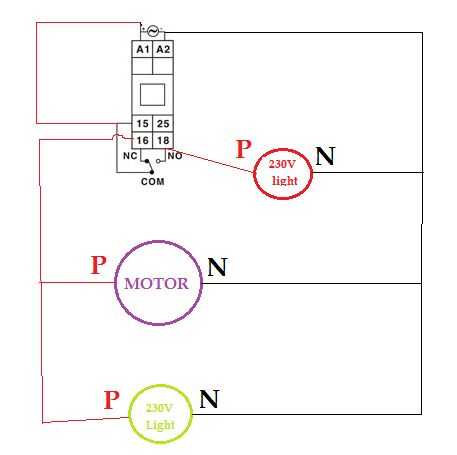

La imagen de arriba muestra cómo conectar cosas, seleccionar el grosor de tu cable basado en el grado actual de su carga. El temporizador sí mismo es un dispositivo de montaje de carril por lo tanto, puede utilizar un carril para montar o pegamento solo caliente como lo he hecho.

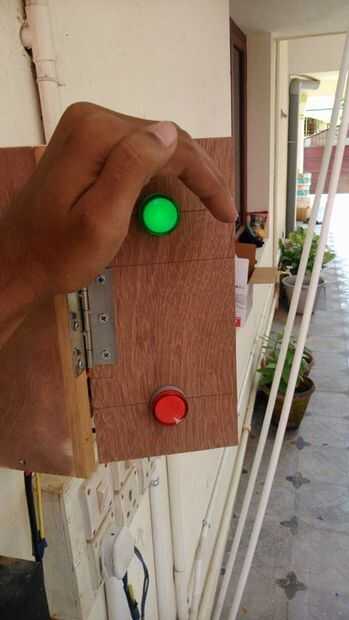

La caja de madera con luces indicadoras de que se muestran arriba. El temporizador de 12 minutos como se muestra en la figura. El temporizador se activa una vez que el motor esté en el en-retrase la función de temporizador se utiliza para dispara la respuesta del motor a un LED (color rojo) después de 12 minutos.
Por suerte conseguí algunas herramientas de carpintería en mi casa y por lo tanto, era capaz de hacer esta caja, usted puede comprar un hacen de caja ordinario un par de agujeros y empuje el indicador se ilumina en y sellar la caja con el temporizador dentro de hacerlo simple.
Una vez hecho el cableado y la carcasa, verifique cualquier tiros circuitos utilizando la opción de conectividad en su medidor multi y eso es todo... :-) conectar tu motor y lo prueba.
Hace ya más de 2 años he instalado este proyecto y utilizamos el motor tres veces al día, sólo funciona bien.
Si tiene cualquier duda puede comentar a continuación.
Y después de pasar por las funciones si quieres utilizar el temporizador para cualquier otra aplicación encargo tuyo me avisas a través de la sección de comentarios.
FELIZ APRENDIZAJE!
