Paso 3: Coleccionables: Oriente, tamaño Material y fichas
El caso está compuesto por 2 piezas: tapa y parte inferior. Primero comenzaremos con la pieza superior.
Se utilizará 3D coleccionables (software gratuito incluido en todos los Shopbots nuevo) para hacer las trayectorias de herramienta del reloj. Así que adelante, 3D coleccionables abierto. Haga clic en Cargar archivo 3d y carga: top.stl (archivo que se incluye en este paso).
Aquí es donde podrás ver el modelo 3d y un proceso de 7 pasos para obtener sus trayectorias para el shopbot.

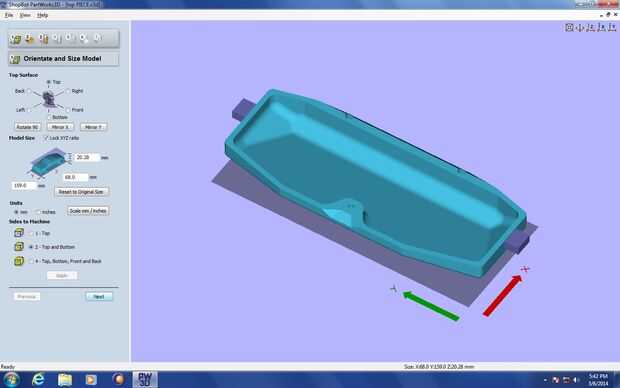

Paso 1: Orientación y tamaño de modelo
El tamaño del modelo es en mm: 159 x 68 x 20.28
Ya que es una parte de 2 caras, que debemos de seleccionar:
Lados a máquina: 2 parte superior e inferior y aplicar golpe
Puede cambiar la orientación. El reloj es cuadrado así que no importa. De cualquier manera es clase de una buena práctica para saber que es el eje X e Y en su Shopbot. Voy a usar a un amigo Shopbot y mi eje Y corre de mi derecha a izquierda cuando yo estoy frente a la máquina.

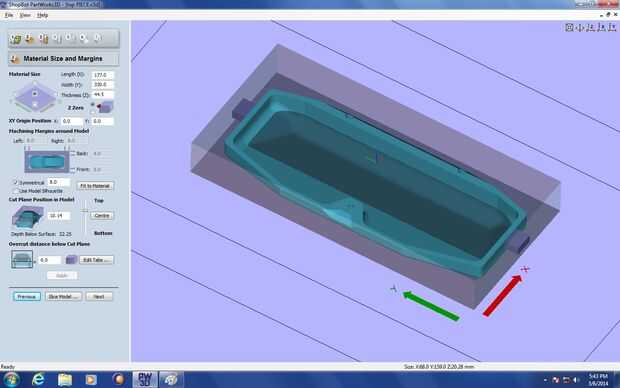

Paso 2: Material de tamaño y márgenes
Tenemos que poner en la pieza de madera que será ligeramente más grande que nuestro reloj. Cortar una pieza de madera de arce con la Sierra de mesa en estas dimensiones y funcionó bien: 177 x 330 x 44.5
Ahora puede ver un par de cosas:
- El tamaño del modelo es la caja azul
- El tamaño del material es el cuadro morado con líneas negras
- El plano de corte es en gris
- Eje X y Y
Es muy importante saber dónde está el cero. Vamos a poner esto en el centro de la parte y en la parte superior. Nos ayudará cuando nos hacen los bancos para el otro lado de la máquina. Plano de corte es donde la media del corte, en este caso es la posición del plano de corte es el centro. En márgenes de mecanizado torno al modelo de uso simétrico. Es una buena práctica hacer un bramido de solapar el plano de corte. En algunos casos su punto centro no funciona como plano de corte y necesita cortar más material. Pongo en 6 mm pero no necesita realmente. Seleccione aplica.

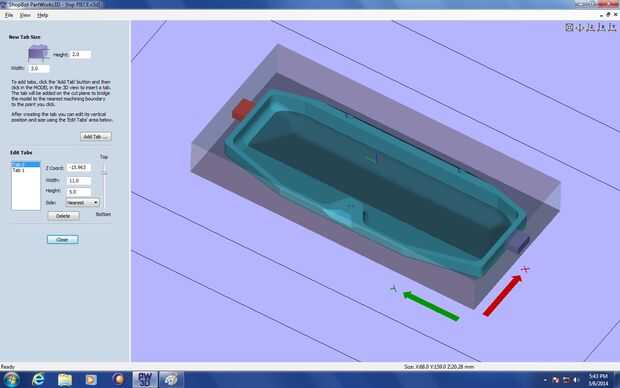

Haga clic en las pestañas de edición:
Ya que nos serán bancos el material para hacer los 2 lados que necesitamos añadir una pestaña (o más) así que la parte no ir volando. Una ficha es la pieza que no corte el material que se mantenga el material en su lugar. Usted puede poner en cualquier dimensión que desee. En mi caso utilicé una ficha rectangular de 11 x 5, haga clic en agregar ficha y haga clic en una vez más en el lado de la parte que desea hacer la ficha. Entonces puede modificar el tamaño y la ubicación de la ficha si no está satisfecho. A continuación, repetir y poner una segunda pestaña en el lado opuesto. Me
No pongo pestañas en los otros 2 lados de la Plaza porque es una pieza muy corta, si quieres tener una pieza rectangular que puede poner 4 fichas (1 de cada lado).
El dimensión 11 x 5 trabajo bien y no ir cualquier delgadas porque la madera puede agitar un poco y eventualmente puede romper la pestaña.
