Paso 8: Diseño eléctrico
Energía

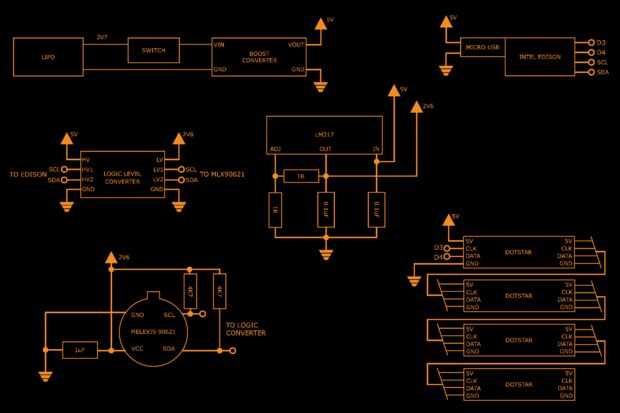

Energía es proporcionada por un grande (> 5000mAh) batería LiPo que es disparada inmediatamente de 3.7V a 5V. 5V alimenta la placa de breakout de Edison Arduino mediante un cable USB micro empalmado (inyectar energía directamente a través de los pines de 5V no se recomienda). El MLX90621 está calibrado para funcionar mejor en 2, 6V y requiere menos de 10mA, por lo que un simple regulador LM317 LDO derriba los 5V para él. Las tiras DotStar se conectan directamente a los 5V en el convertidor.
Control

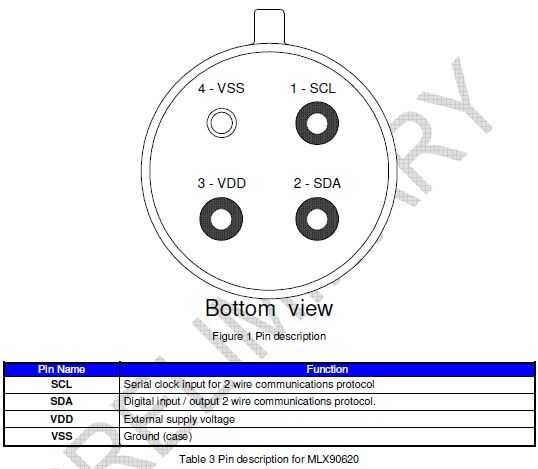

El Intel Edison vive en una placa Arduino de breakout y controla el espectáculo. Se comunica por I2C a través de una palanca de cambios de nivel en el sensor de MLX90621. El Edison también se comunica a los pines de reloj y datos DotStar por medio de dos pasadores digitales. El LED de DotStar tienen un esquema de control de registro de desplazamiento muy básico, por lo que pueden ser conectados a las patas digitales y define en el software.
