Paso 2: Cortar el modelo de
Aquí viene el principal objetivo de este trabajo que intenta reproducir las capas de la pirámide con la altura de la capa impresa en la máquina de cortar.
Ahora busquemos la escala y el grueso de capa la impresión que una impresión que tiene el mismo número (n) de las capas que la pirámide (201) y que encaja dentro de la cama de impresión. La impresora que utilizo es un PrusaI3 con una cama caliente que tiene un área de impresión de 18cm por 18cm.
En primer lugar tomé el espesor medio de la piedra (l) de 69cm dada por el estudio de G.Goyon y lo hace corresponder con la altura de la capa de impresión (l'). La capa impresa altura l' y la altura total de impresión z' de la pirámide están vinculados por la relación z'= n x l'. Por ejemplo con una altura de capa de 300u, obtendremos una impresión que es 201x0.3mm = 60,3 mm que es una buena dimensión para imprimir.
Entonces, desde 0.3mm (300u) corresponde a 690mm (69cm), la escala es 0.3/690=4.35/10000. Por lo tanto podemos calcular la longitud base impresa como la longitud real 230,35 m multiplicada por la escala 230.35 x 4.35/10000=0.1102m o 10,02 cm. Otra vez una buena dimensión para la mayoría de las impresoras de la FFF.

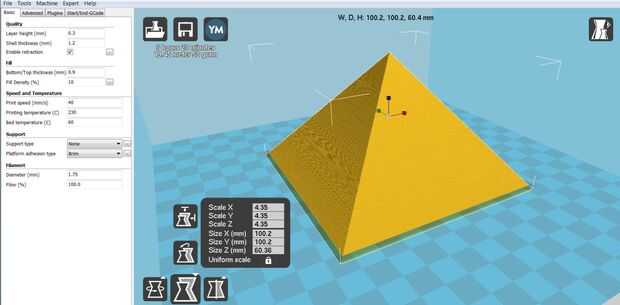

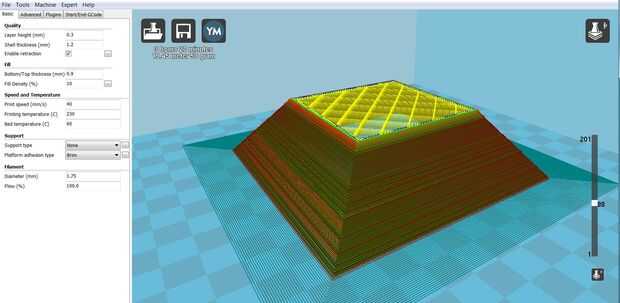

Finalmente utilicé Cura para cortar el modelo, con paredes de 1,2 mm (3 x noozle tamaño de 0,4 mm)) y un relleno de 10%. He añadido un borde de 30 lazos alrededor con el fin de evitar deformaciones y obtener una buena base plana. Uno puede ver en los pantallazos del Cura que la escala de 4,35 y una altura de capa de 300u termina con exactamente 201 capas impresas con las dimensiones calculadas anteriormente.
