Funkatron eléctrico: Un estilo de guitarra tambor controlador MIDI (2 / 7 paso)

Paso 2: Paso 2: construir los sensores de corriente

he intentado varios métodos antes de llegar estos derecho.  Los transductores piezoeléctricos son muy sensibles; en particular, tenía un montón de problemas con "cross-talk": llaves de un sensor para activar causaría.  Los pasos siguientes crear sensores que tratan este tema bastante bien.

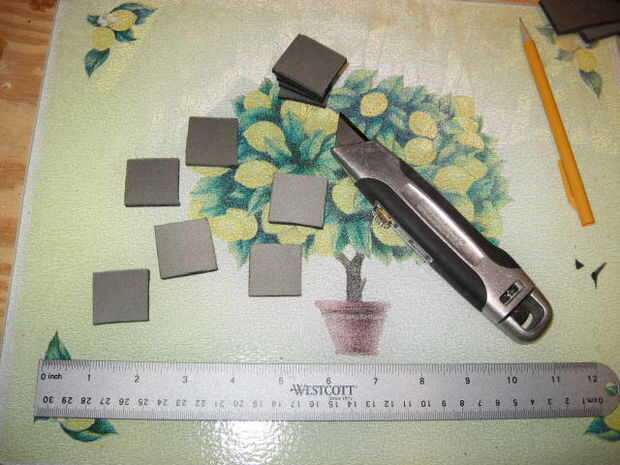

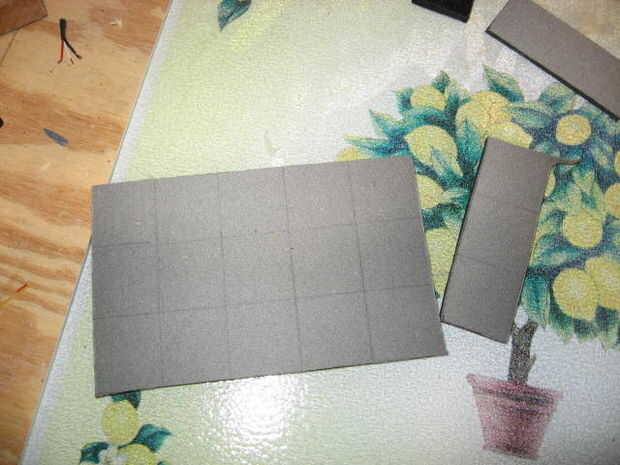

1. cortar la alfombrilla del ratón : medir el tamaño de las teclas a tu gusto. Usé el ancho de mi regla como guía y había hecho mi plaza de cojines. Marque las líneas en lápiz en la alfombrilla del ratón.

Con la alfombrilla del ratón en una tabla de cortar de disco duro, utilice la regla metálica como guía y cortar la almohadilla con un cuchillo. Trate de cortar a través el botón completamente en un solo golpe.

2: cortar los cuadrados de plástico: Cortar cuadrados de plástico (yo usé algunos polietileno de desecho) aproximadamente el mismo tamaño que las almohadillas de que corte en el paso 1. No tienen que ser exactos, de hecho, que un poco más pequeño es preferido. Mina había ajustado hacia abajo utilizando tijeras. Otra técnica útil aquí es marcar el plástico a lo largo de una línea recta con una navaja, luego rompiendo la Plaza doblando a lo largo de la línea.

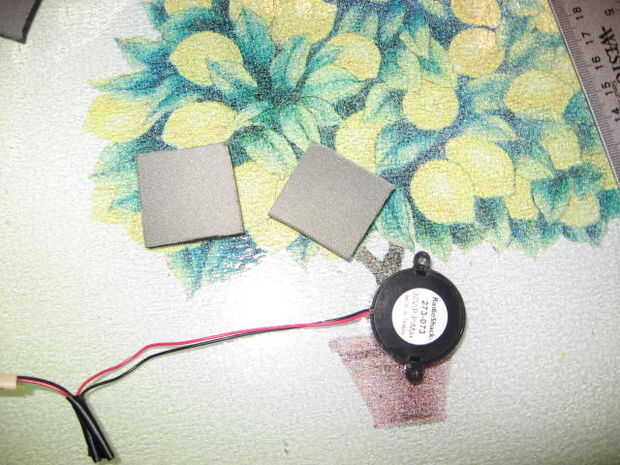

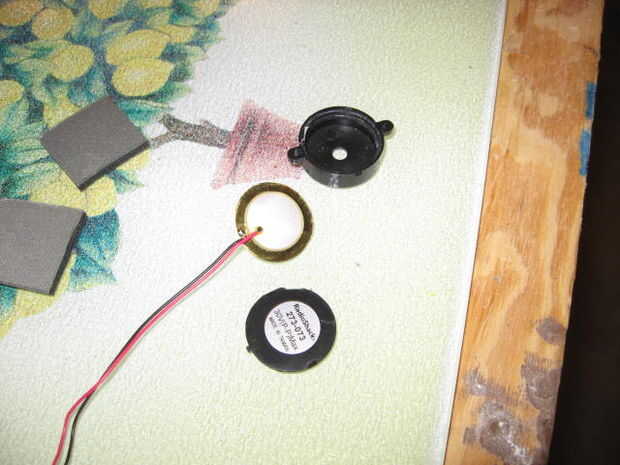

3: crack abrir el elemento piezoeléctrico: El elemento piezo viene alojado en una funda protectora de plástico.  Necesitamos establecer libre de su frío, plástico casero. Mi forma preferida de hacerlo es poner en una prensa de tornillo y apretar las mordazas hasta que la tapa salga.  Tenga mucho cuidado! Use anteojos de seguridad: las tapas a veces volar en toda la habitación. Uno de ellos apareció en mi ojo; Afortunadamente me * fue * gafas de seguridad de uso.  Una vez que tengas la caja abierta, quite con cuidado el elemento piezoeléctrico redondo dentro.  Tenga cuidado de no romper los cables del elemento.

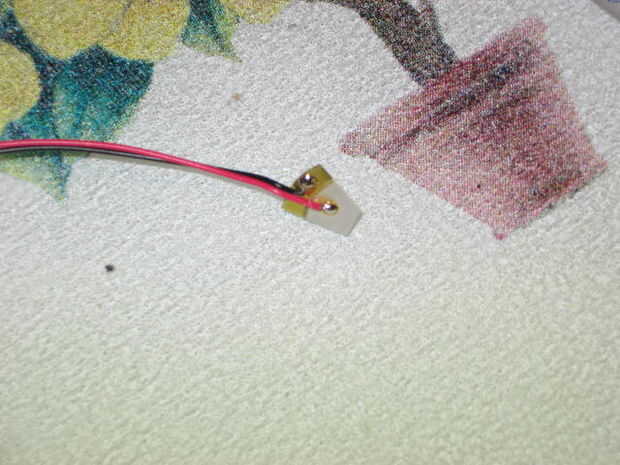

4: recortar el elemento piezoeléctrico tamaño: Usando tijeras, corte la mayoría del elemento piezoeléctrico hasta que sólo una pequeña cantidad restos alrededor de los cables de soldar en.  La huella más pequeña del elemento modificado significa menos ocasión del dedo golpeando ligeramente el elemento directamente. Parece que funcionan mejor si recogen la vibración de una pequeña distancia.

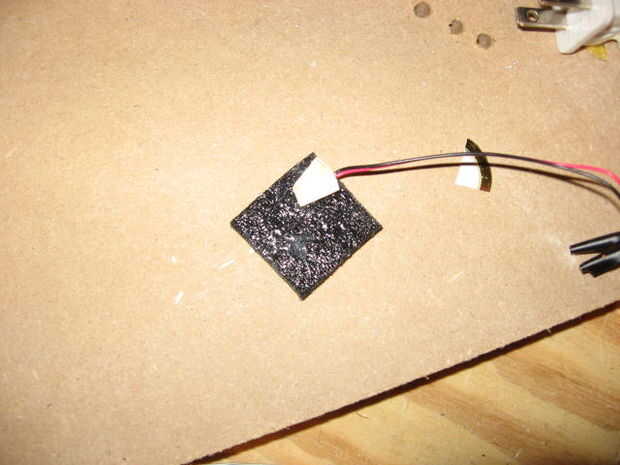

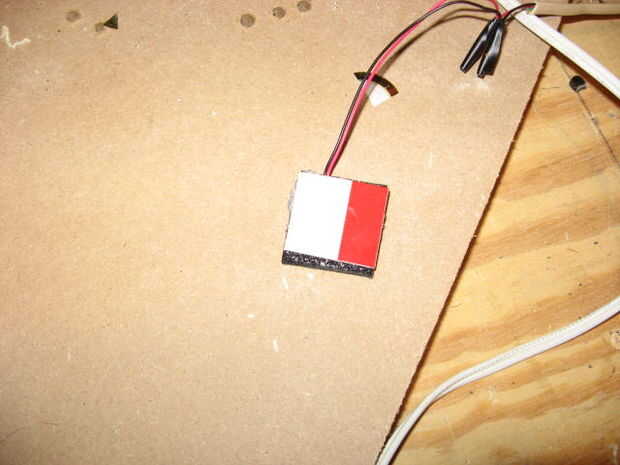

5: montar el "sándwich": Con adhesivo de silicio montar el gatillo en el siguiente orden (de arriba a abajo):
Almohadilla de espuma
Elemento piezoeléctrico
Cuadrado de plástico
Pies de espuma adhesivos (3)
Para el elemento piezo, tratar de mantener en una esquina, lejos de la mitad de la almohadilla.  Para los pies adhesivos, tratar de mantenerlos lejos del elemento piezoeléctrico. Esto minimiza la vibración de otros desencadenantes alcanzando el elemento.

Ahora que has terminado uno, ir hacer once más!
