Paso 2: Fina, Inicio su plancha
Vamos a asumir que tienes alguna experiencia en construcción de kit. Si usted necesita alguna ayuda soldadura, entrad www.sparkfun.com/tutorials/213 a refrescar.
El orden de montaje es en gran medida una cuestión de preferencia. Si no tienes un ayudante o un vicio, generalmente voy de altura más bajo a más alto así que cuando el tablero está invertido sobre la mesa, las piezas permanecen en su lugar.
Resistencias:

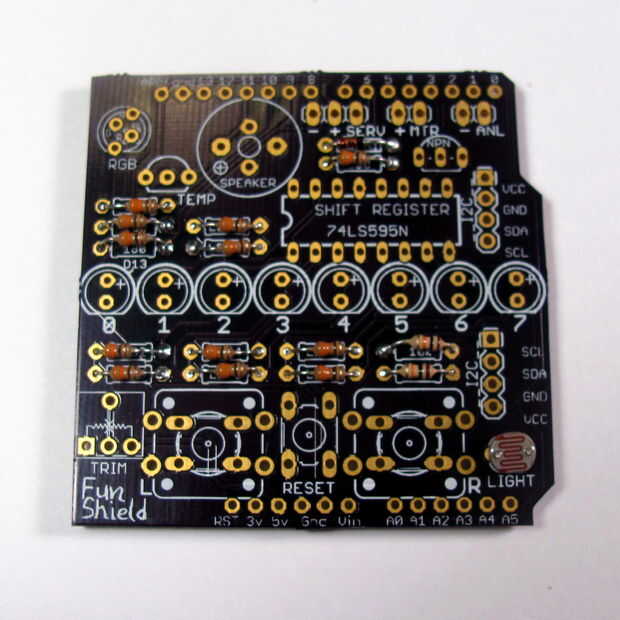

Vamos a empezar con resistencias, puesto que son los asientos más abundante, más bajo y más fácil de soldar. Son más resistentes al calor y le dará una oportunidad para refrescar tu técnica. También no tienen ninguna polaridad, así que usted puede poner en cualquier manera.
Sin embargo, deberás obtener los valores correctos si desea que el LED que el brillo correcto. En general, uso 330 ohmios para el rojo y amarillo y 180 ohm para verde y azul. En caso de duda, compruebe sus hojas de datos de la tensión hacia adelante y luego calcular la resistencia correcta para 5 voltios en el http://led.linear1.org/1led.wiz. Valor de la resistencia de los demás componentes como 10K ohmios para el bus I2C se marcan en la placa.
Diodo y fotocélula:

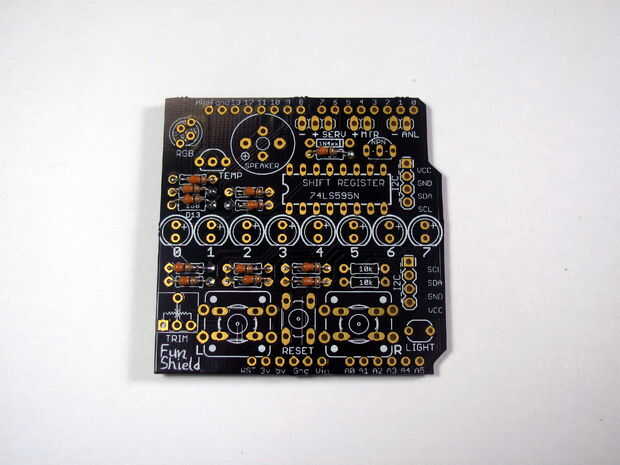

Ahora se calienta, el momento de probar algo con la polaridad. Añadir el diodo sobre la resistencia de 330 ohmios en el centro superior del tablero, observando la línea blanca en el PCB y la banda negra en el diodo. Este es el diodo de "retroceso" para el transistor del motor, por lo que su motor no funcionará si es hacia atrás (sólo el motor de derivación y probablemente sobrecalentamiento.
La fotocélula va en la esquina inferior derecha y no tiene ninguna polaridad.
