Paso 4: Sensor de temperatura y Transistor
El Sensor de temperatura y el Transistor se ven idénticas salvo por las marcas. Identificar por las manchas en la cara con una buena luz y una lupa. Busca algo como "TMP36" para la temperatura del IC y "2Nxxxx" para el transistor.

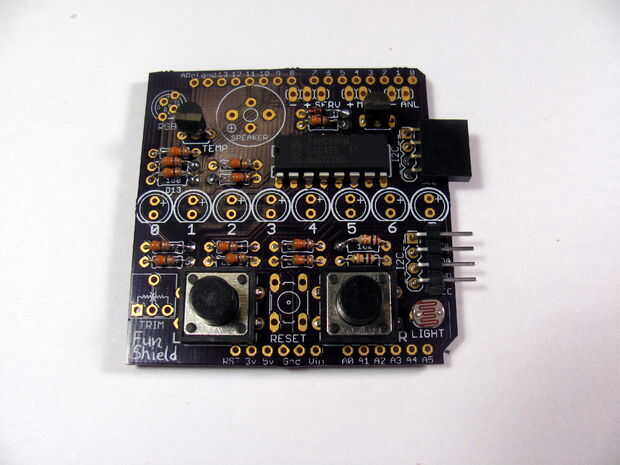

El Sensor de temperatura va en la esquina superior izquierda con la cara plana hacia el centro del tablero. Se trata de un dispositivo analógico que produce un voltaje proporcional a la temperatura.

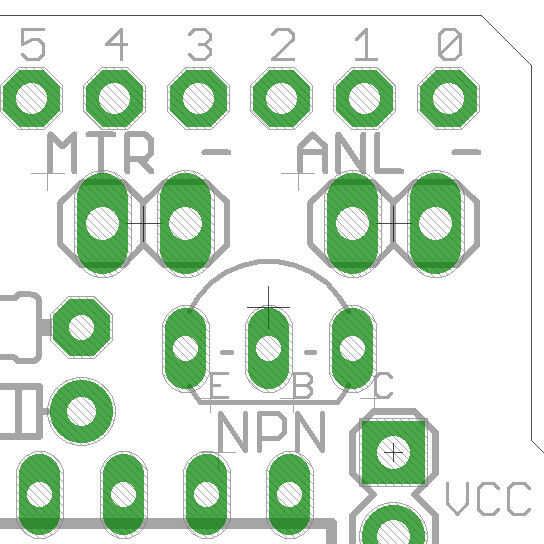

El Transistor NPN va en la parte superior derecha del tablero y puede o no tener la cara plana apuntando hacia el centro del tablero, dependiendo de su fabricación. Revise su hoja de datos y el esquema de arriba para ver donde están las clavijas de la base, colector y emisor. El transistor es un interruptor electrónico que nos permite utilizar la pequeña corriente del Arduino pueden suministrar pernos digitales para controlar un motor que necesitan 200 miliamperios. Un LED, por el contrario, sólo necesita 10 miliamperios, por lo que puede ser alimentado directamente en los pines digitales.
