Paso 3: Mapeo de los cables del controlador

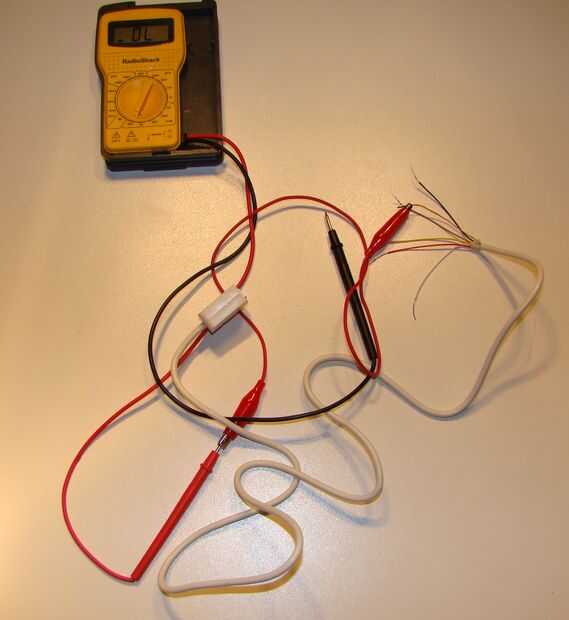

Tocar la punta de prueba de un metro de cada cable, localizar un mapa la ubicación del pin en el extremo de cada conector.
Tómese su tiempo en este paso. Este es un trabajo "mida dos veces y corte una vez" que asegura que sus controladores funcionarán correctamente.
También: No dependen de los colores de los cables!
Rojo siempre no positiva. Negro no siempre significa negativo.

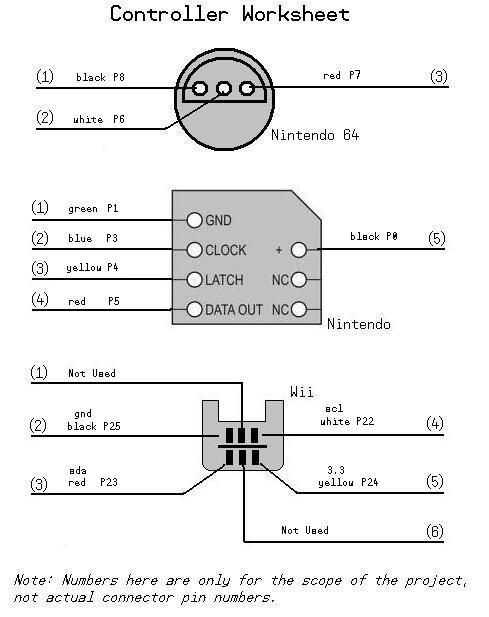

He incluido una hoja de cálculo en este paso que usted puede utilizar para asignar cada cable.
(He también incluido una copia de mi hoja de cálculo para que puedan ver lo extraño que pueden ser los códigos de color.)
Utilizando la hoja de cálculo en blanco, escribir el color de cada cable que encontrar su posición en los conectores con el multímetro.
