Paso 3: Preparar la Junta e instale los componentes...

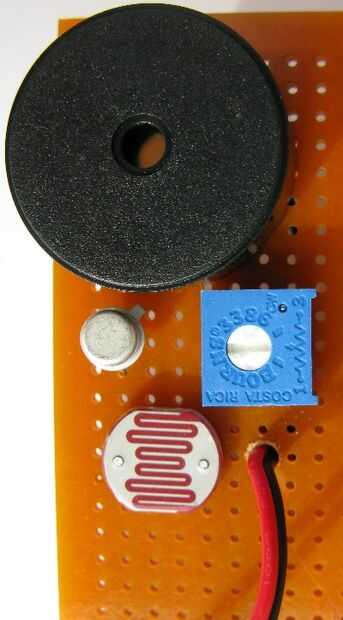

Puede seguir su propio diseño de las piezas o copiar el diseño usa que se muestra en la figura 3.
1. usted puede recortar el tablero perforado ahora o después de que los componentes se sueldan en su lugar. El prototipo board fue cortado a lo largo de la fila 49 y el borde de corte se presentó liso.
2. usted tendrá que hacer un agujero en el tablero para las puntas del clip de batería. El agujero para el prototipo se hizo en el agujero O52 girando cuidadosamente un cuchillo X-acto a través del orificio hasta que su diámetro se amplió a 1/8 pulgada (3 mm). Por supuesto también puede utilizar un taladro.
3. Inserte PZ entre agujeros F58 (+) y C53. Los conductores de la PZ son gruesos, por lo que puede requerir una presión suave.
4. Inserte Q1 L57 (colector), K58 (base) y J57 (emisor, indicado por una lengüeta que sobresale). Doblar las puntas ligeramente hacia fuera para fijar Q1.
5. Inserte el R1 en cualquier dirección entre O57 y O54. Doblar las puntas ligeramente hacia afuera para mantener R1 en su lugar al ras contra la Junta.
6. Inserte R2 L52, K54 (terminal de centro) y J52. Doblar las puntas ligeramente hacia afuera para mantener R2 de la caída de la Junta Directiva.
Mientras se calienta el cautín, revise su trabajo para asegurarse de que las partes se arreglan correctamente en el tablero.
