O consulte la Fig. 4 y siga estos pasos:
1. doblar el pin positivo de PZ (F58) y el cable del emisor de Q1 (J57) hacia y junto a uno con el otro. La Unión de los dos cables del calor durante unos segundos y luego aplicar la soldadura.
2. doble el cable de colector de Q1 (L57) hacia el conductor más cercano de R1 (O57). Envoltura de la Q1 conducen a mitad de camino alrededor de la cabeza de R1, presione el extremo del Q1 del plomo contra la Junta y de la soldadura en el lugar.
3. Conecte una longitud de conexión o de envolver el alambre entre el pin negativo de PZ (C53) y el terminal más cercano de R2 (J52). Envoltura de cable es la solución más simple a este respecto.
4. soldar el cable con el conector negativo de PZ.
5. la terminal del centro de la curva de R2 (K54) hacia el terminal conectado solo en PZ. Empuje dos terminales contra la Junta y el bono a y el cable de conexión junto con la soldadura.
6. Introduzca el segundo plomo desde R1 (O54) hacia y alrededor del tercer conductor de R2 (L52) y luego hacia y alrededor de la principal base de Q1 (P58). La soldadura de ambas conexiones.
7. Voltee la placa y conecte los cables del clip de batería de 9 voltios a través del orificio agrandado que hiciste en O52.

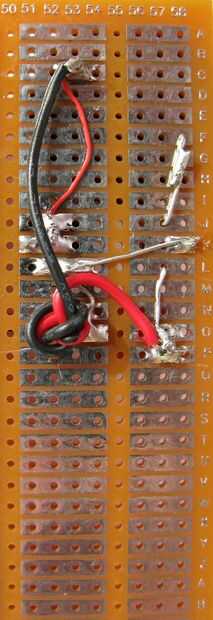

8. dé vuelta el tablero en la parte posterior y un nudo en los cables (ver Fig. 4), siendo que hay un amplio espacio para conectar el clip a la batería cuando la batería se coloca en el tablero con sus terminales frente a los componentes del circuito. El nudo mantenga la batería lleva del clip de romper suelto caiga la pila de la placa de circuito.
9. Envuelva el cable pelado en el extremo de la punta del clip de batería negro (-) en el pin negativo de PX (C53) y soldar en su lugar y envuelva el cable pelado en el extremo de la punta de clip rojo de la batería (+) en el plomo de R1 en O57.
10. Proteja los ojos (gafas de seguridad son las mejores) y clip de las longitudes de cable sobrante de los componentes.
