Paso 3: Soldar los azulejos
El hexatile de color verde es el primer prototipo al intentar construir el fútbol blinkytile. No necesita soldar los componentes de LED cuando llegue el kit.

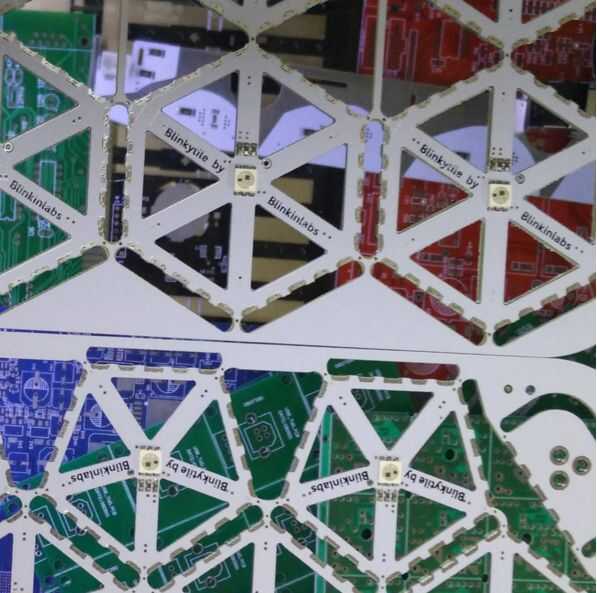

1. Coloque las fichas en el panel de PCB.
2. Alinee todos los cinco botones entre las dos baldosas que usted está de soldadura. Puede que necesite alguna cinta para ayudarle a mantener el pcb

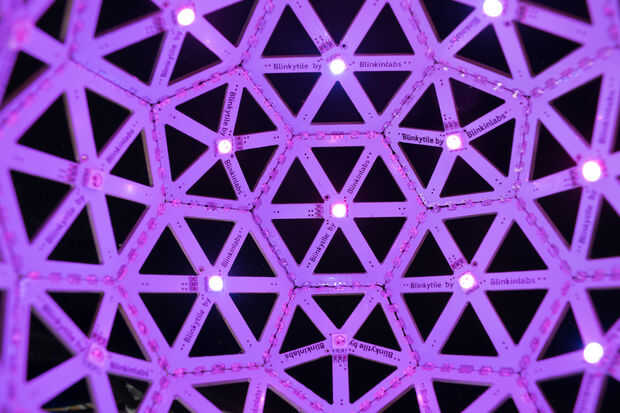

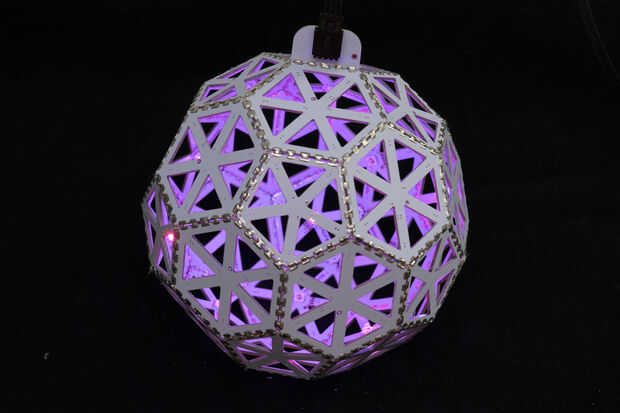

3. soldadura 1 blinkytile pentagonal en el medio y 5 hexatiles. Todo el led debe quedar dentro del fútbol con el fin de obtener más sombra.
4. soldar el conector de 4 pines jst a la pcb. (Consejos: usted debe poner la conexión el el lado que el pcb tiene impresión en él. Es decir usted no puede ver la impresión de seda cuando se suelde correctamente.
5 soldar al jack DC para el pcb
6. soldadura de la placa de conector jst y la Junta DC jack de la pelota de fútbol.
Más puntas que puede explorar en el sitio web blinkinlabs. http://blinkinlabs.com/blinkytile/blinkytile-Assem...
