Paso 2:
Este es el paso en mal estado dos veces!
(Nota: acelerómetros más sólo pueden ser conectados a 3.3V. Por suerte hay un 3.3V fuente en el Arduino Uno r3.)

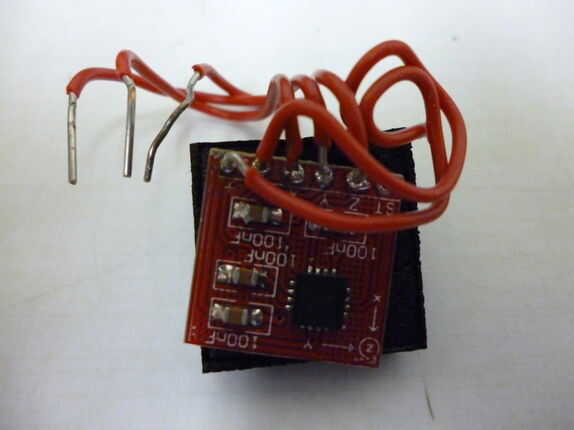

Para hacer más compacto el acelerómetro quería soldar los cables directamente a la Junta por lo que fácilmente he podido conectar a la pantalla.
http://figshare.com/articles/ADXL330_accelerometer_w__wires/92034
Acelerómetros recalentarse fácilmente tan sólo toque el soldador al chip para máximo 2 segundos! No se dio cuenta de esto y me compré un soldador barato que no consiguieron caliente en la punta. Tuve que tocar durante largos períodos de tiempo para soldar los cables y estoy seguro de que esto es lo que rompió mi acelerómetro (ADXL330 y ADXL335).
Ahora he ordenado un acelerómetro aún más fácil: MMA7361 con accesorios de cable también de DFrobot. Esto funciona mucho mejor ya que cuenta con un 3,3 v regulador de voltaje y adaptadores hembra que coloque los pasadores de la pantalla LCD. También no tienes que soldar con esta opción.
La otra opción es muy voluminosa; puede alambre el acelerometro en un protoboard para Arduino.
Salidas de Arduino:
Hay tres filas de pines en la parte inferior de la pantalla LCD (cada fila tiene 5 pernos)
La fila superior, marcado 5V son cada pines de 5V.
La segunda fila son pines de tierra.
La tercera y última fila está marcada S, pero son las salidas analógicas del Arduino. Comienzan a la izquierda con A1 y pasar por A5. (el pin A0 es usado por el protector de pantalla LCD)
Si usted necesita los 3.3V fuente (para acelerómetros sin los reguladores de voltaje) se encuentra en la parte inferior de la pantalla como un agujero. Es directamente a la izquierda del agujero de 5V. Si no está seguro todavía se puede saber fácilmente cuál es el 3.3V quitando el escudo y está marcado en el Arduino.
Si tienes el MMA7361 fije cada V a un pin de 5V, cada toma de tierra para un conector de tierra y el eje z que pin A1 y a2 y el eje x a A3.
Si usted está usando y ADXLxxx acelerómetro Vs a 3.3V gnd a tierra eje a eje y A1 al A2 y el eje x a A3.
