G25 E-freno de basura (6 / 10 paso)

Paso 6: Alambre encima de la plataforma

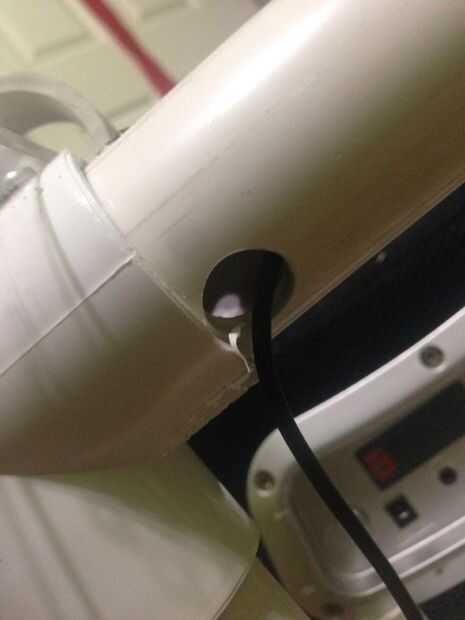

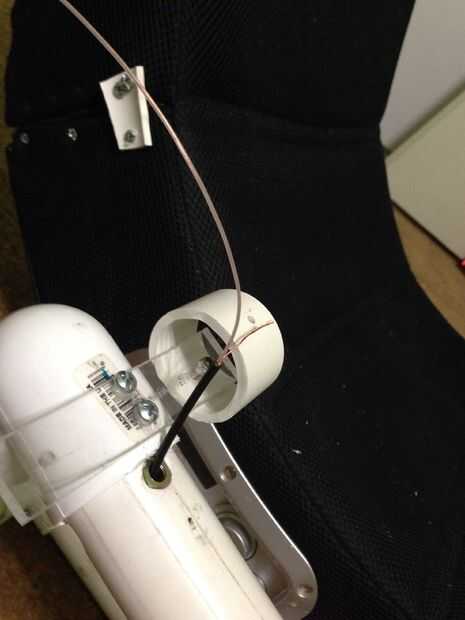

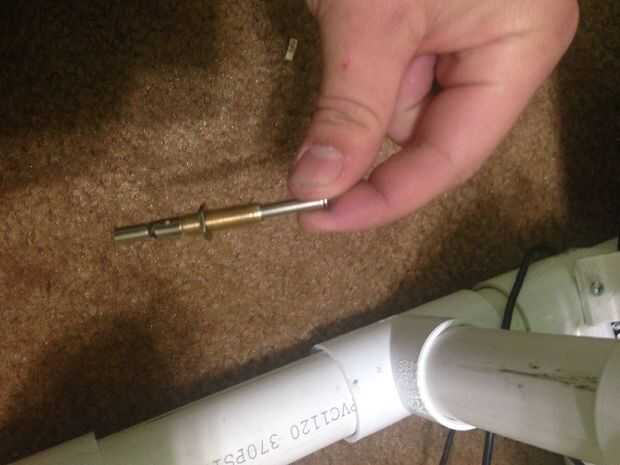

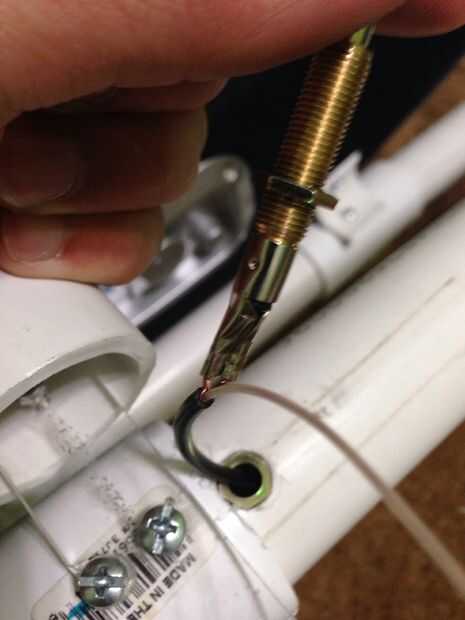

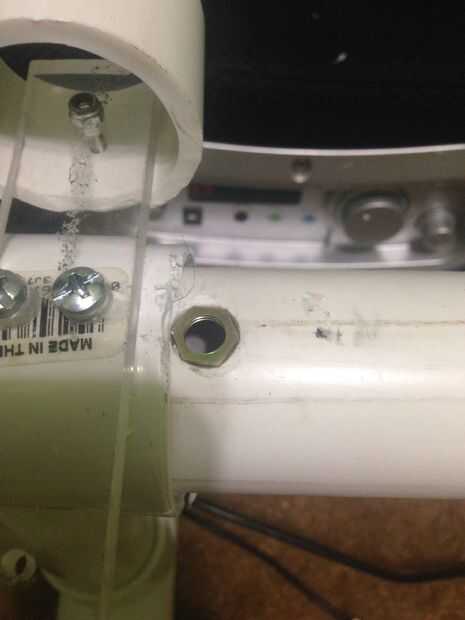

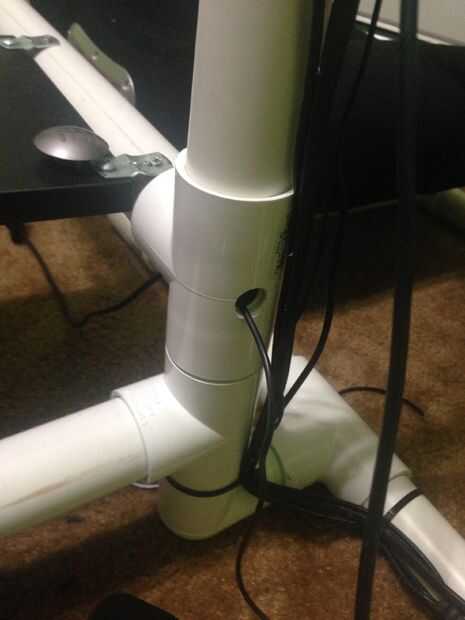

En este punto era bastante mucho tiempo para empezar a averiguar cómo iba a convertir este movimiento mecánico en señales eléctricas. Con la limitada selección de interruptores tuve puesta alrededor me encontró un interruptor que había venido con un kit de arranque a control remoto instalado años atrás. Uno de mis principales obstáculos que tuve con este interruptor era que era un interruptor normalmente cerrado. En orden para el e-freno trabajar necesito sólo tienen contacto eléctrico al accionar. Lo que terminé haciendo fue poner este interruptor debajo de la palanca hacia adelante del punto de pivote. Lo que esto hizo fue al no accionar fue ser el freno de e era accionar el interruptor y a su vez romper el contacto eléctrico. Para montar el interruptor me perforó un agujero en el pvc y había pegado a una de las tuercas del interruptor a la plataforma. Luego perforé un agujero en el otro lado de la plataforma junto a la Asamblea del desplazador. Usé un repuesto cable compuesto tenía colocación alrededor y alimentado a través de la pvc y el interruptor. Luego corte un extremo y había despojado de nuevo el cable de 10 pulgadas. Entonces corté detrás el alambre expuesto para insertar y apretar el interruptor. Luego de rosca el interruptor en la tuerca a la altura deseada.
