Gabinete colgante Pinoccio (modelado en fusión 360) (1 / 4 paso)

Paso 1: Lo áspero hacia fuera

Empecé con las dimensiones del campo Scout para ser ubicado. Estos están disponibles en nuestra Página las especificaciones técnicas, y también se puede descargar un modelo en 3D del Scout (sin batería) aquí.

Me gusta trabajar en milímetros en la fusión, así que aproveché las especificaciones métricas ásperas ("52.578 x 25.146 x 11,684 mm, incluyendo el poquito de cable de la batería que se cuelga del extremo"). Hubo algunas consideraciones desde aquí:

  • Puesto que las medidas pueden variar basado en el espesor de Velcro utilizado, mide a mi propio Scout y había encontrado que llegó hasta unos 14 mm de alto.
  • Obviamente, usted quiere un poco de meneo de sala en el recinto, por lo que he rellenado un poco y redondeado hasta incluso números: 54mm largo x 26mm de ancho x 18mm de alto, para el interior cavidad. (Al final, tuve que meter en el cable de la batería un poco más a lo ancho, por lo que puede comience 1mm o menos.)

Quería paredes de 2mm de espesor, para la fuerza, así que hice un cuadro 58 x 30 x 22 mm. Entonces, utilicé modificar > Shell y selecciona la cara superior, que me permitió abrir ese lado y girar el bloque hueco, especificando las paredes de 2 mm de espesor.

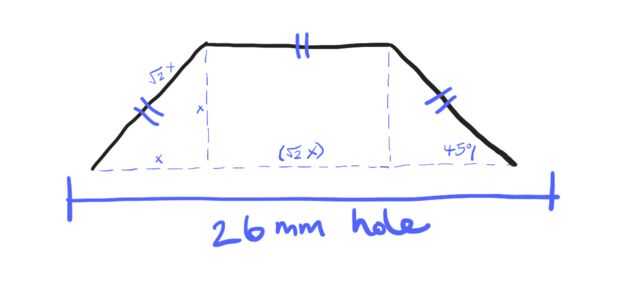

¿Por último, ves esas esquinas del corte en el campo Scout, a ambos lados de la antena de la radio? Si se juntan a cuatro Scouts con sus "jefes", ellos hacen un cuadrado perfecto, lo que significa que las esquinas se cortan a un ángulo de 45 º. Además, los bordes de la esquina y borde superior son de igual longitud (ver diagrama). Para replicar esto en mi concha, raspó juntos algunos geometría de secundaria:

  1. Un triángulo rectángulo (45 º - 45 º - 90 º) tiene dos lados iguales de longitud x y una hipotenusa igual a √(2) * x .
  2. La anchura interior del agujero es de 26mm, y se compone de dos triángulos de la derecha y un rectángulo. Longitud del rectángulo es igual a la hipotenusa de cada triángulo.
  3. Así, 26mm = x + x + √ (2) x , que es igual a (2 + √2) * x , que es aproximadamente igual a x 3.414 . 26 por 3.414 se dividen y se obtiene la longitud del lado corto, x.

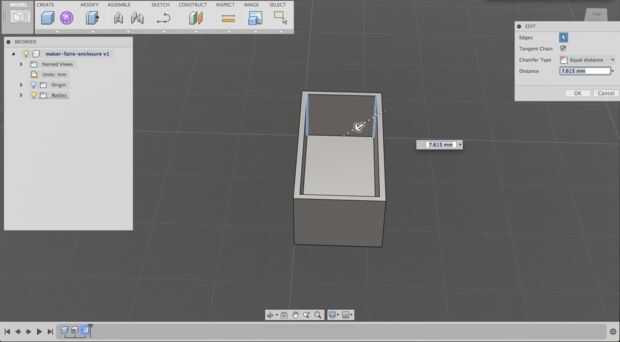

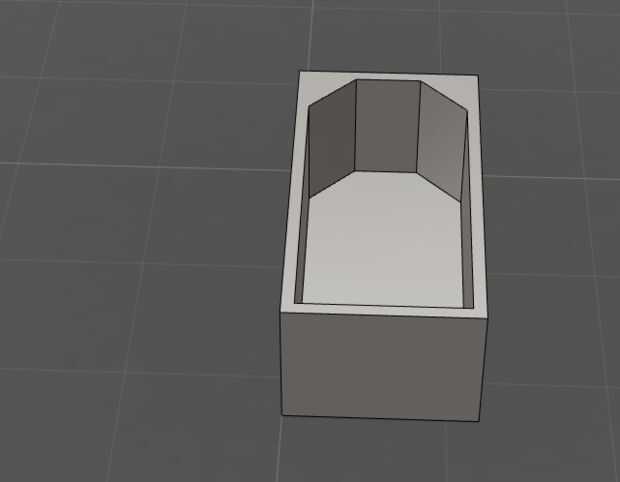

Después, seleccioné el interior los bordes en un extremo del agujero y utilizado modificar > chaflán a sacarlos como esquinas, utilizando el valor de x (aproximadamente 7.615 mm).
