Gabinete colgante Pinoccio (modelado en fusión 360) (3 / 4 paso)

Paso 3: Obtener lujo

quería dos características más: un agujero para ver el LED a través de y un gancho para ayudar a poner el Scout se necesita en cualquier lugar.

Lazo de suspensión

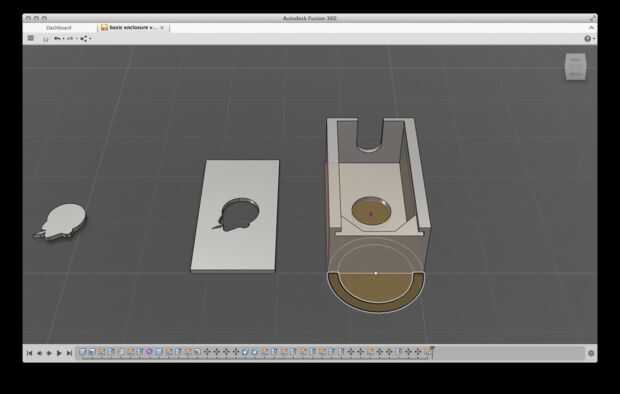

La suspensión era relativamente simple: el bosquejo herramienta ampliar un esbozo más allá de la superficie está fijado, así que hice un gran círculo del mismo diámetro que el cuadro, dividido por la mitad con una línea y creó un círculo más pequeño 4 mm menos de diámetro (para que la distancia entre los círculos es, sí, 2 mm). Desde allí, podía usar Prensa tirar para sacar hacia arriba. Automáticamente se unió con el cuerpo de la caja. Dulce!

Recorte del logotipo

El logo fue un poco más difícil. Para hacer algo como esto, usted necesita un archivo de vector de .svg de su imagen, que puede ser exportado desde Adobe Illustrator. A continuación, utilice Sketch > Import SVG para poner la imagen en su diseño. El SVG será masiva! Así pues, con él seleccionado, utilice crear > Crear función de Base para hacerlo editable y, a continuación, modificar > escala para traer abajo a algo manejable. Cuidado: su imagen puede llegar a ser sorprendentemente espeluznante cuando lo seleccione (ver diagrama).

Nuestro logo tiene un montón de adorables características faciales y todo eso, que he borrado para hacer un esquema.

Es difícil moverse este bosquejo en fusión pero puede mover los elementos al dibujo en su lugar. A continuación, utilice Prensa tirar para sacarlo que quieras, creando un recorte o una imagen realzada.

Hice un encanto extra pequeña cosita, solo por diversión. Probablemente te agregue un lazo y hacer algunos de estos como encantos del teléfono celular.
