Gabinete colgante Pinoccio (modelado en fusión 360) (4 / 4 paso)

Paso 4: notas

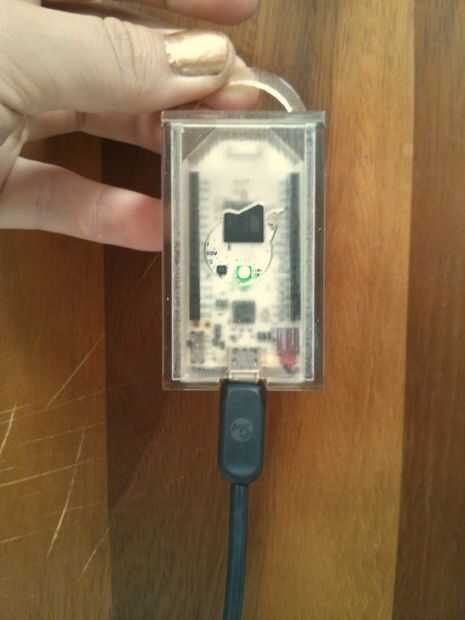

Éxito! Este impreso en el primer intento, que fue muy emocionante. En el Instructables Fabulousplex en SF, utilizamos impresoras Objet Connex 500. Esto se hizo con Vero claro, un plástico rígido. Salió con un agradable efecto helado de la impresión, que probablemente podría ser pulida, para un acabado de brillo cristalino. He subido el modelo actual en Thingiverse.

Aquí están algunas cosas que voy tener en cuenta para la próxima vez:

  • Hacer el agujero un poco mayor, para evitar tener que meter el cable de la batería.
  • La abertura de la insignia es incluso con el dedo-agujero de la envolvente inferior, pero no centrada en el LED. Tanto se deben mover hacia abajo en la próxima versión.
  • No estoy seguro cómo esto se imprimirá en una impresora que no añade material de apoyo. Mi colega impresionante que Ryan es cada uno y te informe con los resultados!
  • Me gustaría añadir un agujero para el interruptor, tal vez usando los pines del interruptor extra y algo montado en el recinto sí mismo. Podría ser útil en la próxima versión a prueba de agua!

También, un par de notas en el lado del software:

  • Por supuesto, debe, ser capaces de replicar esto en cualquier software de CAD de su elección. Si hay un particular que le gustaría ver, nosotros deberíamos ser capaces de preparar un tutorial sin demasiados problemas. Sólo deja un comentario y hágamelo saber!
  • Fusión 360, en el momento de la escritura, tiende a estrellarse algo con frecuencia, pero he encontrado que se puede mejorar trabajando sin conexión. Sólo he hecho cuando salió de la WiFi en casa, pero tal vez hay una opción que se puede cambiar así.

Enjoy :)
