Paso 2: Las tripas

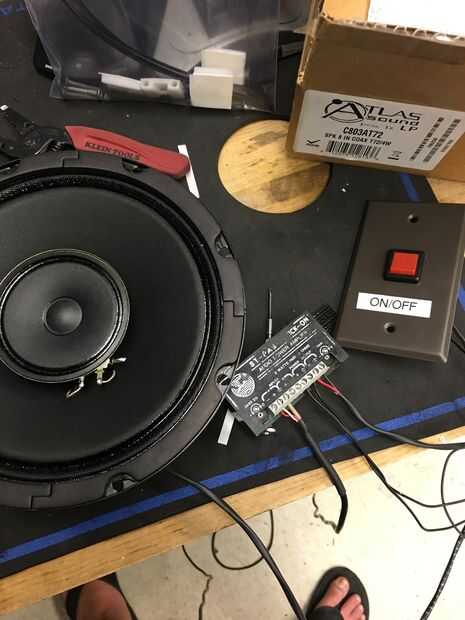

El cableado interno de este altavoz es bastante simple.
1. Comience soldando los extremos de todos los cables (para mejor conexión)

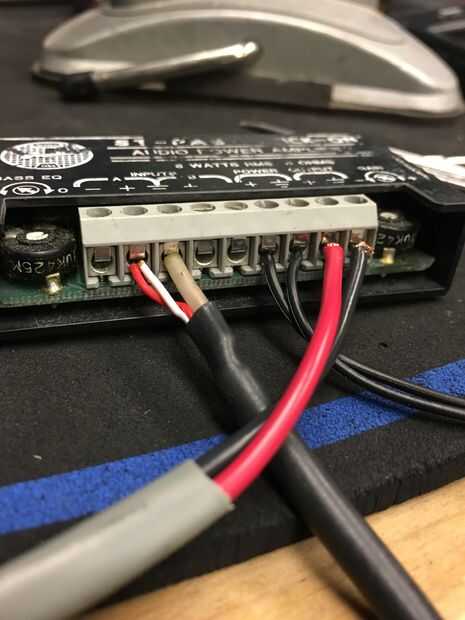

2. el cableado funciona como tal:

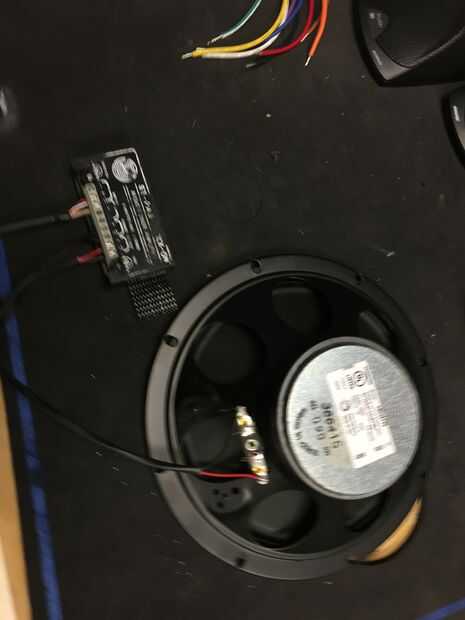

Los cables de altavoz estándar ejecutan desde el altavoz de la parte de salida de pre-amp. Rojo es el positivo, el negro es tierra.
La fuente de alimentación va en la ranura de alimentación. Según la fuente que use, le dirá cual cable con. Esto es muy importante. Para la mina, el cable rayado blanco era positivo, y la parte posteriora era tierra.
El cable aux va en la ranura de entrada. El alambre más grueso es, mientras que los cables rojo y negro en la ranura positiva, juntos.

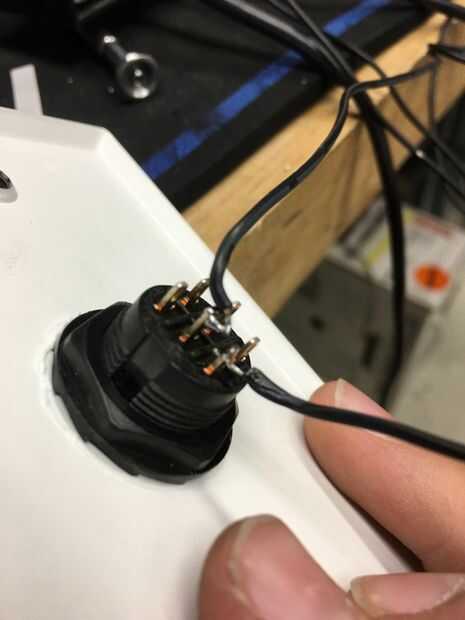

Cableado de la fuente de alimentación

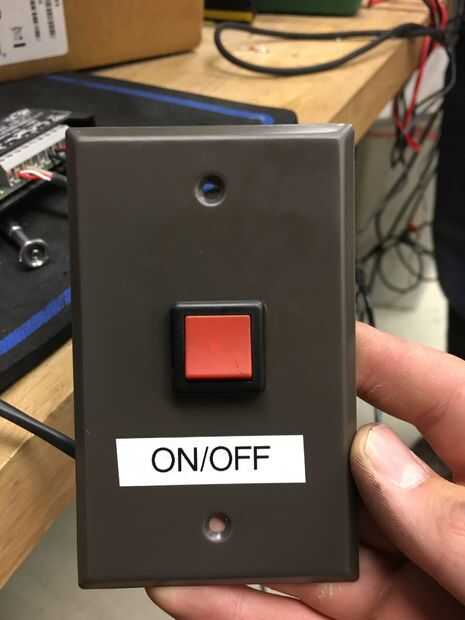

La fuente de alimentación debe ejecutar a través del interruptor. Así, dependiendo del interruptor que utilice, los cables se ejecutan a través de él diferentemente. En la mía, el hilo rayas blanco corrió por en medio y continuó a través de la ranura inferior. No se olvide de soldarlos en bien para que no se quiebren.
