Paso 3: Crear un diseño de PCB, soldadura de transferencia, Etch y conectar
Los cables son demasiado cortos para alimentar a través del gabinete y no quiero cortar y empalmar los cables como puedo necesito revertir esta vuelta un día.
Diseño

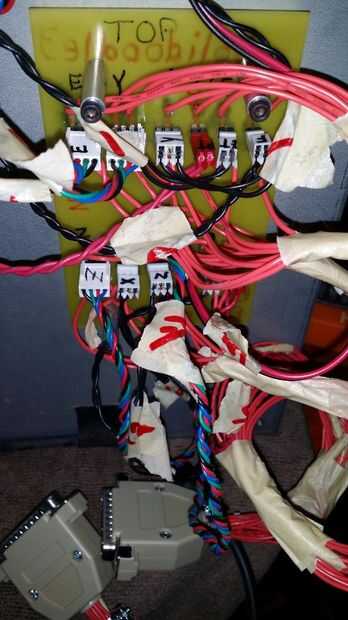

Utilizando a Eagle Cad he creado un PCB que me permiten conectar cables directamente a los pines de tablero y cabecera para que el Molnex existente en la impresora se puede conectar a mi PCB así evitando que me empalme de los cables.
Transferencia
Incluí el PDF de Eagle Cad sin embargo esto sólo funcionará para un 3 Solidoodle. Si usted tiene un tipo diferente de impresora entonces deberás diseñar el PCB para que coincida con los conectores de la impresora. Una vez que tienen un diseño y exportarlo a PDF y luego vas a grapas o Office Depot y tienen ellos impresión en papel de alto brillo ultra.

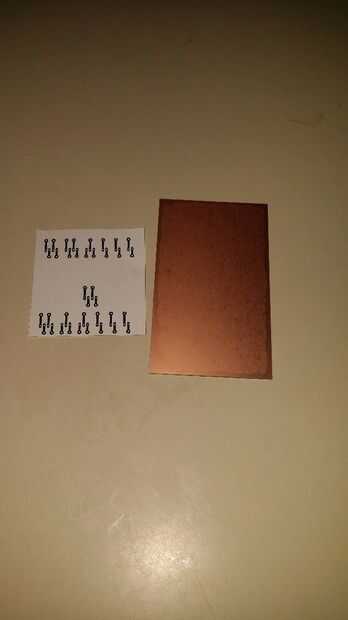

Estoy usando un tablero estándar de cobre revestido de Radio Shack no obstante hará cualquier tablero del PWB. Ajuste la impresión hacia fuera así que usted sólo la zona de frontera en el circuito.
Ahora Prepare el tablero revestido de cobre tomando una almohadilla brillante escocés y lo fregado y luego límpielo con alcohol isopropílico. NO TOQUE LA MESA CON LAS MANOS DESNUDAS! Si lo haces luego dejará huellas en él y usted tendrá que limpiar nuevamente con alcohol isopropílico.
Precaliente una plancha estándar. Una vez hasta la temperatura, presione la plancha el tablero revestido de cobre. Esto calentará la Junta para que al poner la letra en él la impresión no se mueve. Ser cuidado ya que el tablero estará extremadamente caliente! Ahora colocar la impresión en el tablero para que el lado impreso está haciendo contacto con el cobre. Asegúrese de alinear esta correctamente como sólo tienes un disparo en. Si te equivocas entonces necesitará quitar el papel y limpie cualquier toner que se transfirió. Una vez alineados, use la plancha para presionar hacia abajo. NO MUEVA LA PLANCHA DE LADO A LADO! Continúe presionando hacia abajo por al menos dos o tres minutos.

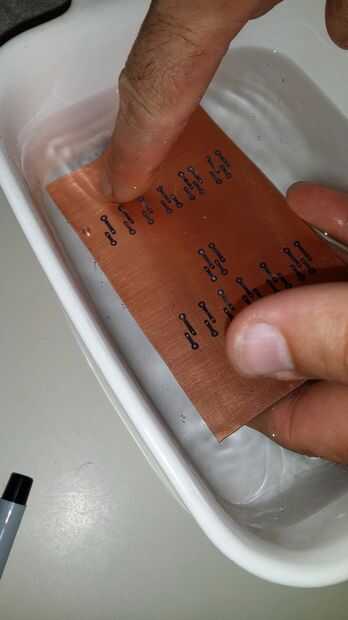

Coloque el tablero revestido de cobre en un baño de agua y deje que el agua penetre a través del papel de al menos 15 a 20 minutos. Mantener la Junta bajo el agua y frote lentamente el papel de la Junta. Tómese su tiempo aquí y frotar todo el papel. Inspeccione la Junta y si encuentra las áreas que necesitan ser tocado hasta entonces puede utilizar un rotulador negro de punta fina para tocar.
Aguafuerte
En este siguiente paso es necesario eliminar todo el cobre que no tiene toner en él una vez terminado nos dejará con el tablero completo.
Para la solución de grabado usé uno de Radio Shack. . Antes de comenzar. Asegúrese de que utilice un recipiente no metálico o plástico. la solución de reactivo es una forma de ácido y se alimentan a través de metal! Otra vez, esto es ácido así que mercancías guantes de goma y protección de ojo!!!!!!
Coloque la placa en el recipiente y vierta la solución sobre el tablero. la Junta debe estar completamente sumergida en la solución.
Para que la solución sigue movia el tablero de la roca el contenedor hacia atrás y de cuarto. seguir haciendo esto y extraiga la tarjeta cada 10 minutos o menos comprobar ha progreso.
Este proceso puede tomar a voluntad hasta y más allá de 30 minutos para completar.

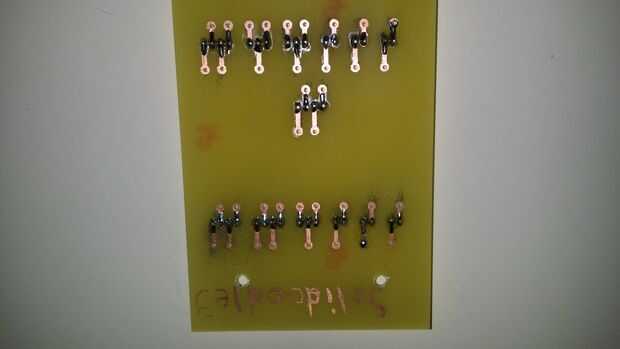

Lavar la placa con agua limpia una vez que se ha quitado todo el cobre expuesto. Ahora perfore los agujeros para los pernos encabezado y alambre y luego perforar los agujeros en el tablero para que coincidan con los puntos de montaje en su impresora.
