Paso 1: Construcción de gabinete
Elegí la forma de diseños de dibujo de mano. Ya que quería construir un armario antiguo busqué a los gabinetes de Taito diseños (esquí alpino o rey de la selva por ejemplo)
Puesto que no podía encontrar cualquier modelo de tamaño completo del gabinete que me gustó construir, tuve que crear por mi. En primer lugar, tengo una pequeña imagen de la vista lateral de un "esquí alpino" e imprimir en una impresora deskjet.
Después de rebanar la silueta de la vista lateral me tomó un pequeño trozo de papel cuadrado y dibujar el diseño allí.
La siguiente parte era fácil. Todo lo que tenía que saber era una de las medidas de la caja real (por ejemplo, la longitud del piso al panel de control) y aplicar una regla sencilla para calcular los demás valores.
Tengo una de las medidas de un armario en un restaurante. La altura de piso a panel de control fue de 92cm.
La altura de piso a panel de control en el cuadro pequeño era 5cm
Con estos datos calculado la profundidad de la máquina, midiendo la profundidad de la imagen pequeña (que era 6cm) y aplicar la fórmula que da la medida de la profundidad real:
profundidad real lateral = 6 * 92 / 5 = 110 cm
Tengo todas las medidas de la vista lateral con este método y creó un modelo de los lados del armario como la construcción del punto de partida.

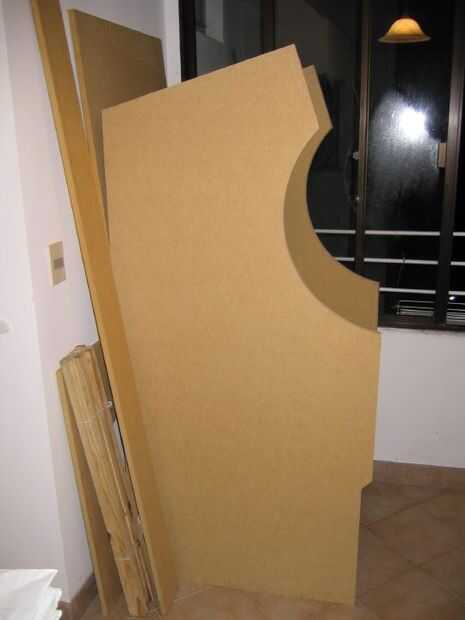

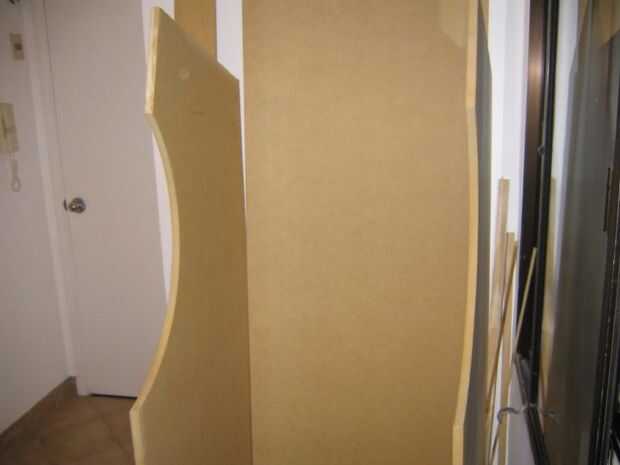

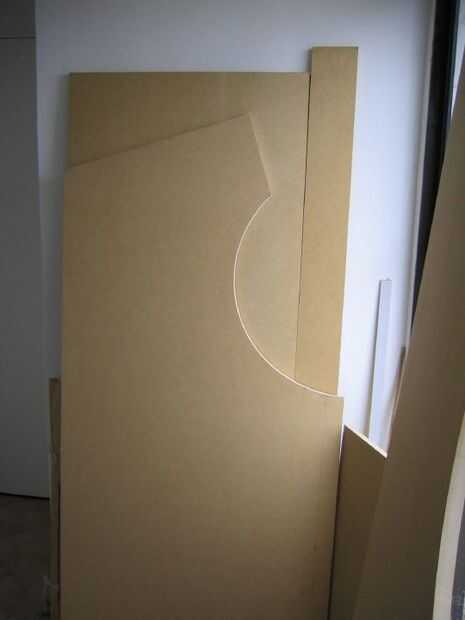

Basado en los planos comencé el proceso de cortar las hojas de MDF para ambos lados de la caja. Cada corte se hizo con la sierra circular excepto el corte curvado de los lados superiores. No tengo ninguna herramienta para hacer ese tipo de corte así que tuve que construir por mi propia. Lo hice usar una sierra uno de los extremos como un eje de fijación y colocar el juego en el otro extremo. Este tipo de corte debe realizarse con mucho cuidado y en muy lenta porque la cuchilla rompecabezas fácilmente puede conseguir torcida.

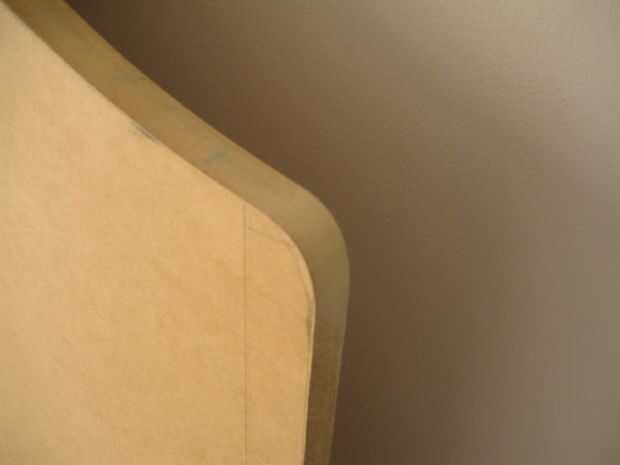

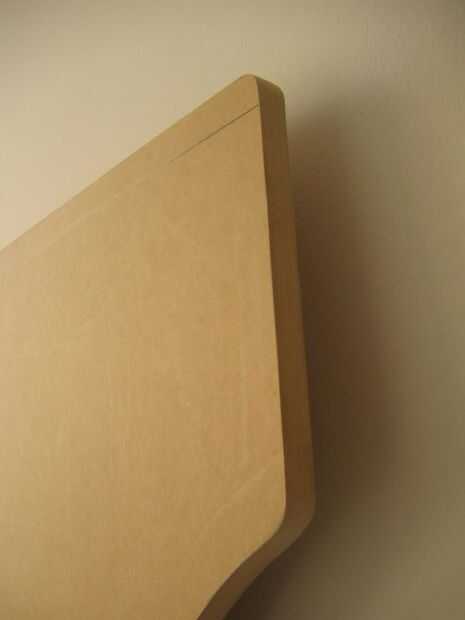

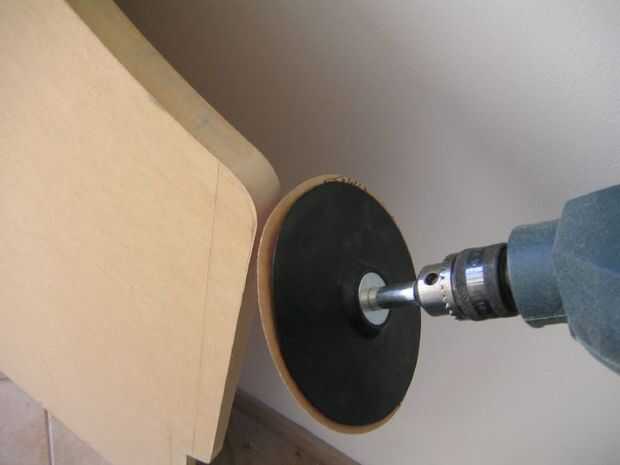

Después de que ambos lados estaban dispuestos lijar los bordes para obtener una superficie lisa.

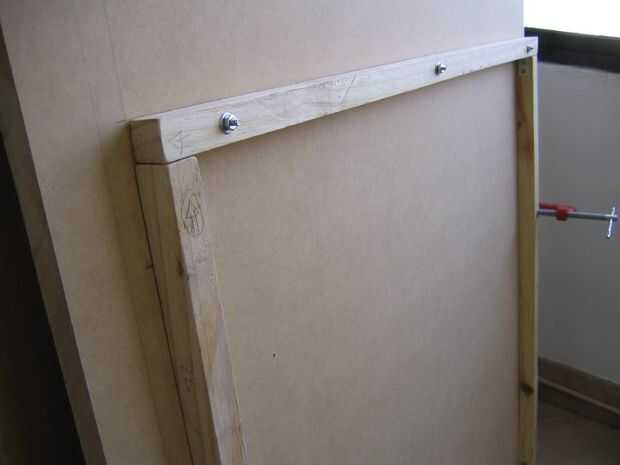

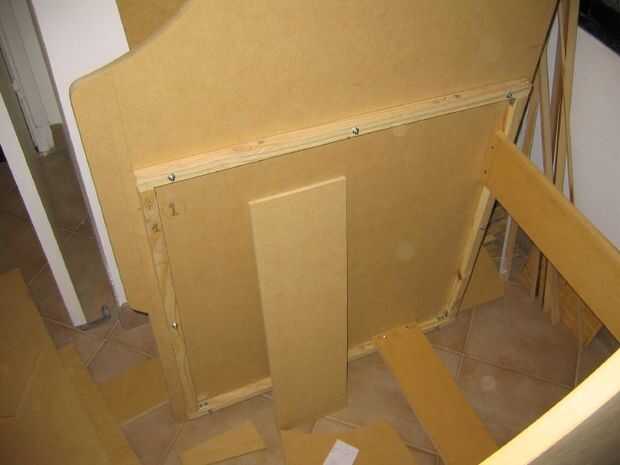

A continuación, he creado el marco interno. Esta parte es la referencia para construir el resto del gabinete porque el panel de control se colocará sólo en este marco.
La distancia entre ambos lados del armario es de 66cm. Me dio esta medida el prototipo de panel de control creado antes. Aunque el gabinete puede ser más estrecho esta medida es muy cómoda para dos jugadores con seis botones.

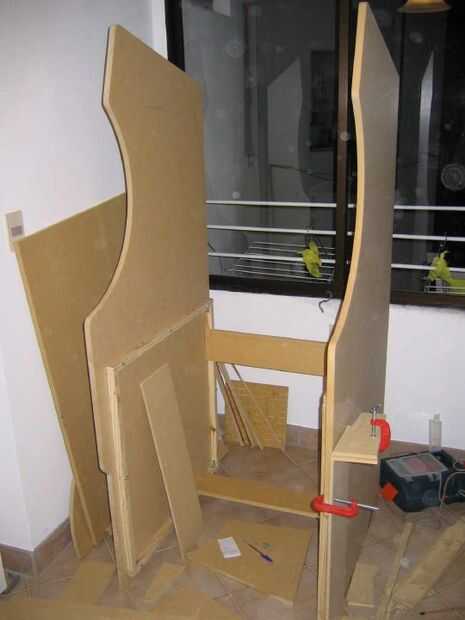

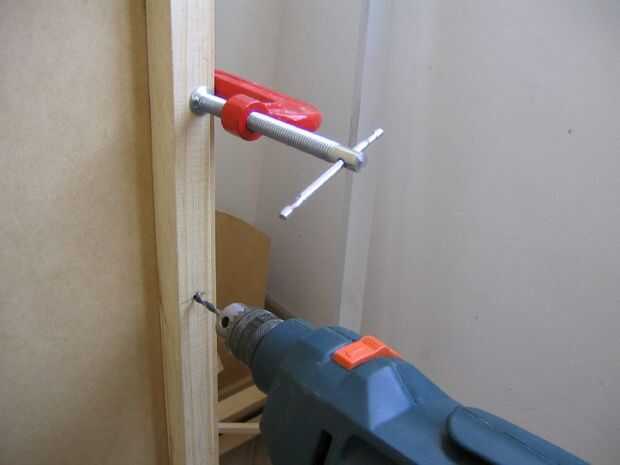

Después de fijar ambos lados a la estructura, comencé con la construcción del panel de control, como se puede ver en el siguiente paso.
