Paso 2: El panel de Control

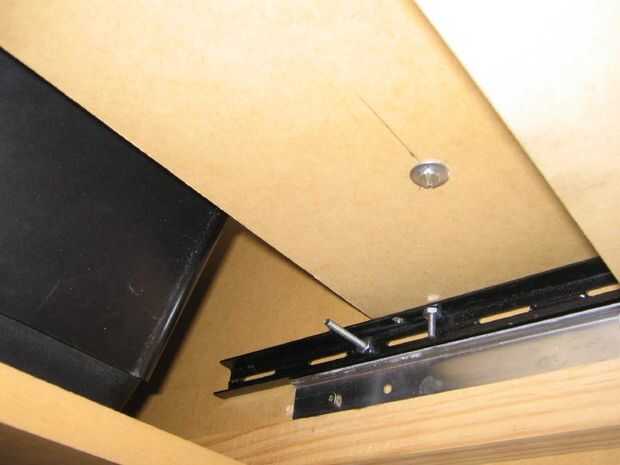

He intentado construir una base sólida con un 18mm MDF pero podría usarse cualquier otro tipo de madera. Coloqué este apoyo sobre el marco de fijación con dos guías metálicas en cada extremo. (luego fijo a las guías a los lados del gabinete con tornillos).
Después de decidir el ángulo de inclinación de la tapa del panel de control he construido la caja de madera. Dos 18 mm MDF fueron utilizados para apoyar la parte superior panel de control para evitar cualquier tipo de doblez

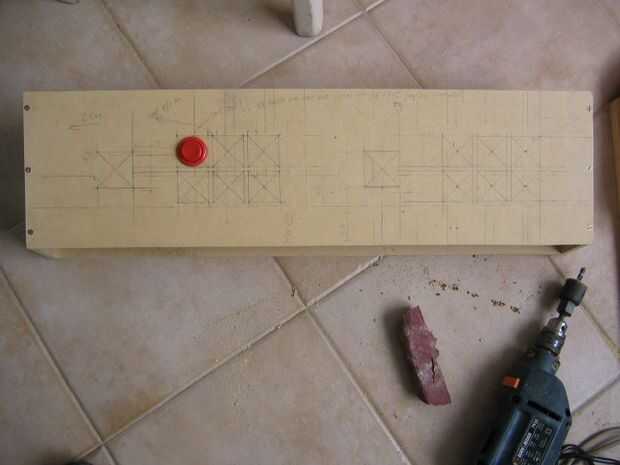

Después de la construcción de la caja estima el lugar joystics y botones. Cada jugador tiene seis botones y eso es suficiente para la mayoría de los juegos. Se colocó un botón adicional en la esquina superior izquierda del panel de control como función de dejar de fumar.
Otro botón emula el "Insertar moneda" y otros dos se colocan en la caja de control para el comienzo del jugador 1 y 2. Corte los orificios de joysticks y botones con un serrucho.
Por último coloqué los joysticks y botones para probar el diseño.
Hay un espacio de 2mm entre botones. Esta distancia debe ser el más corto para crear un diseño cómodo para los dedos. (después de algunas pruebas me di cuenta que 1mm es mucho mejor, pero ya era demasiado tarde)
Esta es la lista de componentes del panel de control:
2 botones rojos
2 botones amarillos
2 botones violetas
2 botones blancos
2 botones verdes
2 botones cian
2 botones negros
1 botón de start del 1 player
1 botón de start del player 2
2 palancas de mando Balltop
Compré los botones happcontrols. Las palancas de mando fueron comprados de un proveedor local.
