Paso 6: Video
Los gabinetes de antaño tenían generalmente un 20" monitor. Descarté el monitor de la pc y monitor de arcade para este proyecto.
El monitor de arcade requiere hardware especial para interactuar con el ordenador. Y un monitor de PC se vería demasiado "perfecto" para un arcade antiguo gabinete.
Elegí un televisor como el hardware de la pantalla de mi gabinete: relativamente barato y "plug and play" ya que con la entrada RCA no hay necesidad de electrónica addins para convertir las señales de entrada.

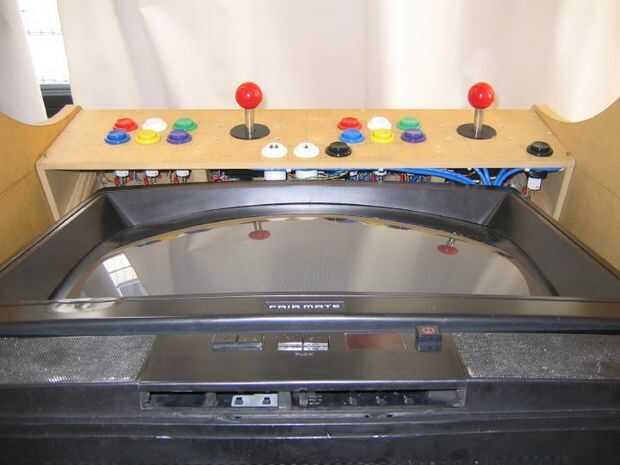

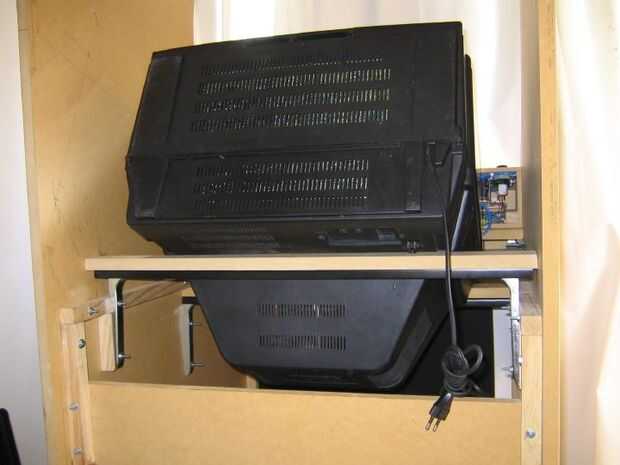

Después de dos meses de investigación he podido encontrar un TV 20" Fairmate adecuado que se adapta muy bien en el gabinete. Ya que no tengo el TV cuando fueron creados los planos, tomé todas las medidas basadas en mi propia TV. El televisor más adecuado debe ser en forma de triángulo (véase las fotos) para caber dentro del gabinete (si es totalmente cuadrado iría fuera del armario puerta trasera)
Además, el TV debe tener otras dos características. 1-se debe tener una entrada de video RCA (tienen casi todos los televisores) o S-video. 2-debe ser barata. Como ya mencioné, todo el proyecto es bastante caro y no he podido gastar más dinero en un televisor nuevo. De todos modos, todos los nuevos televisores que encontré donde más cúbico en forma así que descarté a todos.

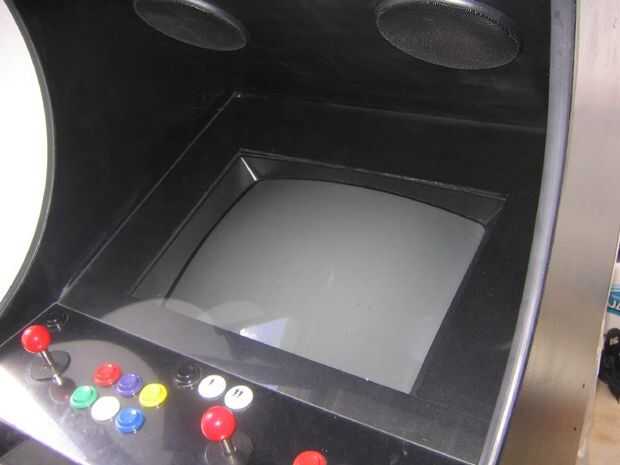

Una vez encontré uno que parecía ser el televisor correcto para el gabinete tuvo que enfrentar otro problema: el panel de control frontal de la unidad tenía una gran altura. El efecto de esta gran altura es que la TV quedaría demasiado lejos del borde superior del panel de control, y por lo tanto el bisel en la parte inferior será también enorme y feo. Ya que no puedo "seleccionar" y "cortar" el panel inferior del televisor (y me negaba a abrir la TV para hacer cualquier cambio debido a los peligrosos conocidos altos voltajes dentro) le pregunté a directamente si podía girar el tubo de la CRT para mí. El chico hizo el trabajo y que soluciona el problema. El exceso de altura es ahora en la parte superior pero eso no es un problema ya que se oculta detrás de la cubierta de altavoces.
Tuve que visitar al proveedor de TV una vez más porque el chico voltea la imagen verticalmente (mmmm... parece estar bien) pero también volteado horizontalmente (toda la izquierda a la acción correcta sería derecha a izquierda!). Imagínense a chicos doble dragon caminando de derecha a izquierda :(
Salida de TV
La mayoría de los televisores más viejos en mi país tiene entradas de compuesto (RCA) y s-video no.
Al tiempo construí este gabinete la mayoría de las tarjetas de vídeo disponibles tenía salida s-video, asi funciona la única manera de conseguirlo sería conectar un adaptador para la tarjeta de video.

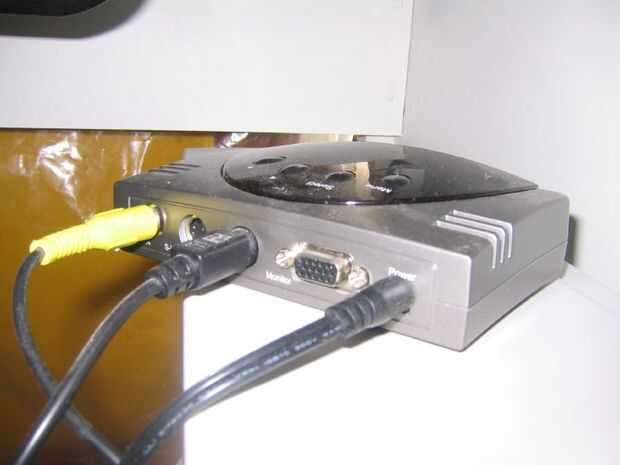

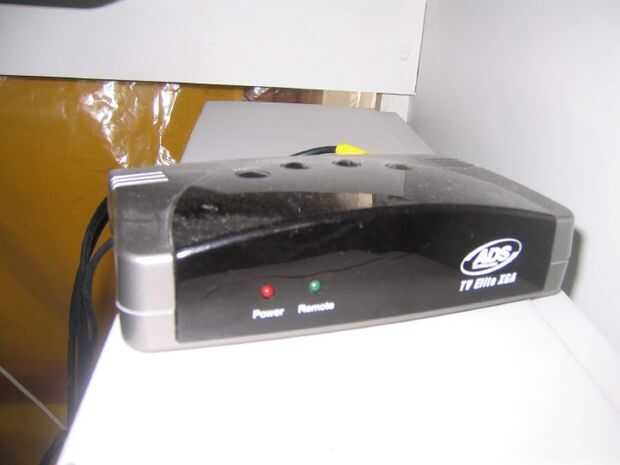

Me tomó unos cinco meses para encontrar la mejor solución... Finalmente decidí comprar un aparato de TV Elite XGA:
Esto es una maravillosa pieza de hardware, porque algunas de sus características:
1. es externo
2. se puede conectar a cualquier pc
3. no utiliza ningún driver (apenas lo enchufe en VGA y listo! el mismo que en la TV. Por lo tanto puede ser utilizado con cualquier sistema operativo (ya que no utiliza ningún driver). El primer juego que probé en el gabinete era "Wolfenstein 3d" funciona en una antigua máquina 386 :)
4. se muestra en el monitor de la pc y TV
5. los cambios que hagas en el pc se reflejan en la TV (brillo,
posición, altura, anchura, etc.)
Además soporta una muy largos cables RCA (lo probé con una instalación de cables de 10 metros y funciona OK).
Algunas de las otras tarjetas de vídeo que he probado producen una muy mala salida con un alambre largo. Por supuesto no hay necesidad de tal longitud de alambre pero es otra característica notable de la élite de TV XGA. Era un poco más caro que un estándar lo tarjeta de video pero realmente worthed.

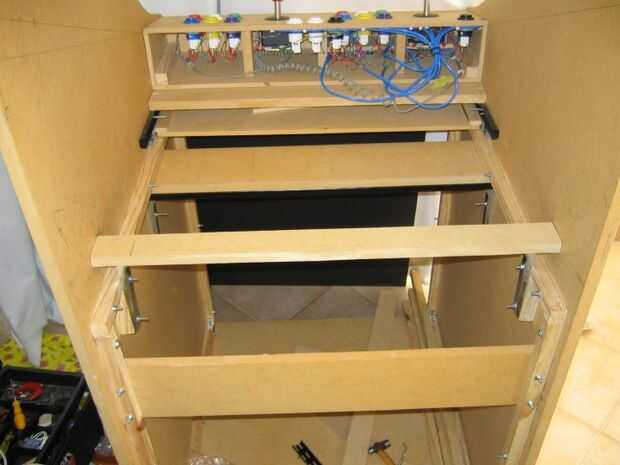

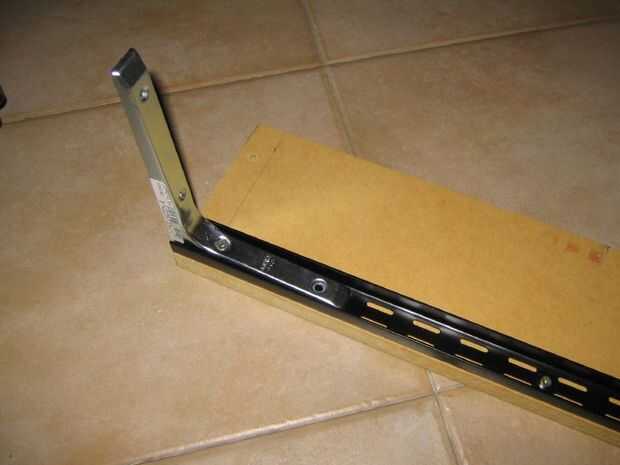

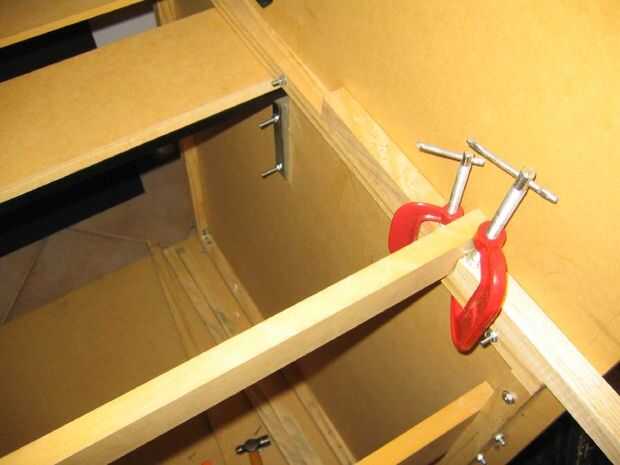

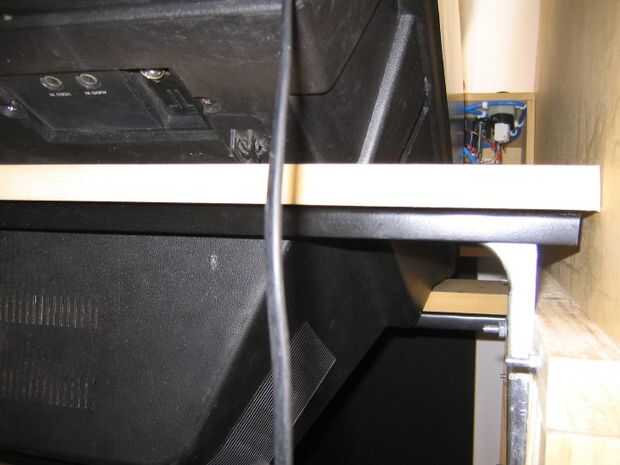

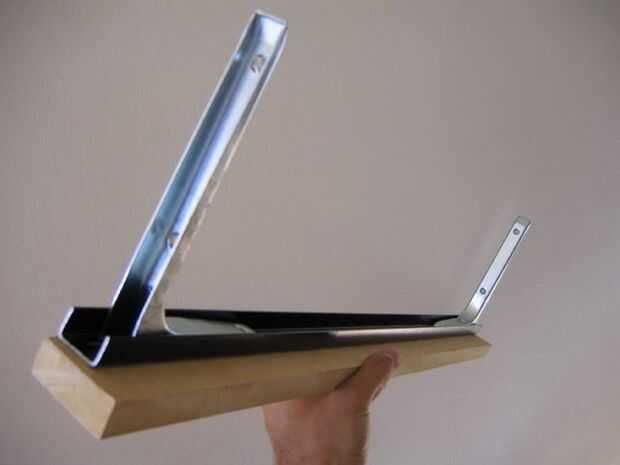

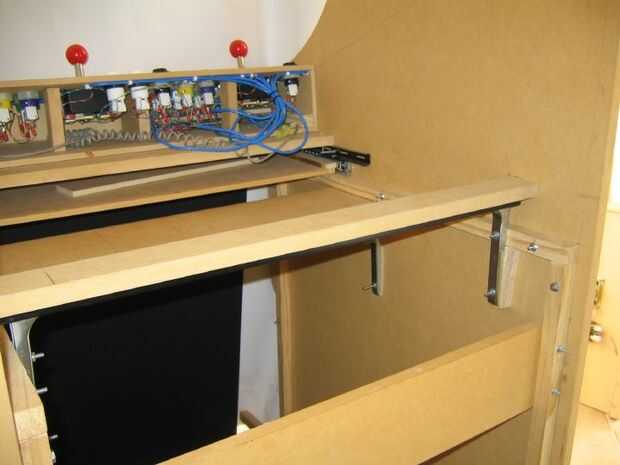

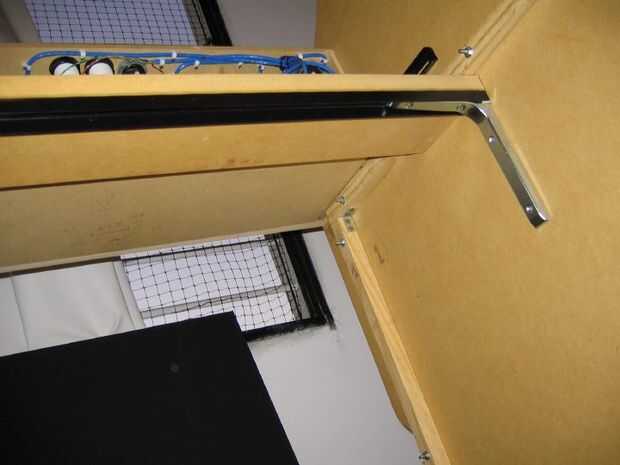

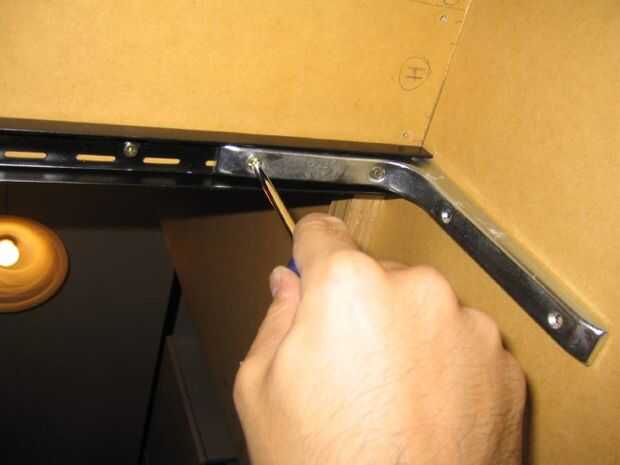

Tuve que construir una base sólida para sostener el pesado TV.
