Utilizando el factor de forma de Cóctel arcade, enfocado en juegos simples, clásicos como Pac-Man y Galaga que se muestran en modo de pantalla. Se adhiera a estos juegos clásicos también limita la complejidad de la interfaz, lo que significa que podría seguir con un simple joystick de 4 vías, un trackball, un par de botones de juego y algunos botones de menú. Mientras yo quería ir sencilla y elegante, yo también quería que fuera versátil y actualizable. Mi versión sólo tiene 2 botones de play, pero están dispuestos de modo que 4 más podrían agregarse fácilmente y el trackball hace correr un jukebox o GUI bastante simple.

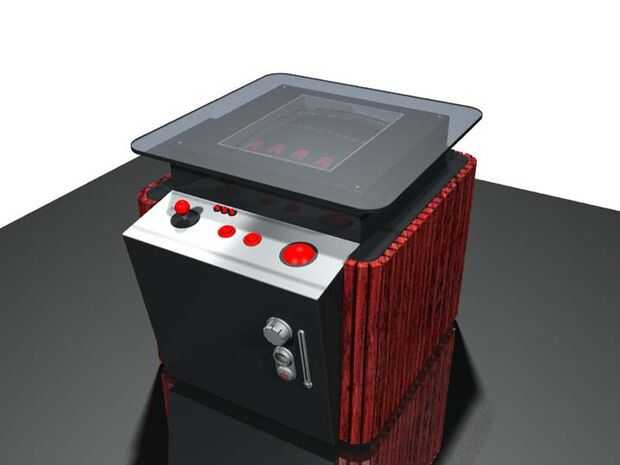

El estilo que elegí para el gabinete pretende evocar el equipo WHOPR de "Juegos de guerra" y siento como un mueble. Los lados de madera son de rejilla para permitir circulación de aire y como un lugar para montar los altavoces. La plataforma que rodea el gabinete del monitor está ahí para agregar espacio bajo el vidrio de los controles y actuar como un estante para el pequeño japonés juguetes y baratijas. Los lados y parte posterior de la unidad son bastante claras ya que probablemente va a vivir sus días como una tabla de extremo.
Este instructivo pretende ser un registro de cómo hice el gabinete, no es que trata de hacer un equipo MAME (aunque incluyo las piezas usé) fue el recurso que utiliza para la configuración de la electrónica "proyecto Arcade: construir tu propia máquina Arcade máquina" por John St. Clair en amazon.
Este proyecto fue construido en un sucio rincón de mi pequeño apartamento y cuesta alrededor de $600, pero utilizo mi oficina prensa del taladro, sierras, lijadora de husillo y lijadora de correa/disco principalmente para trabajar en los componentes de aluminio. Yo también "cultivado hacia fuera" la producción de los palos a mi papá que tiene una mesa de la sierra. Cabe señalar que todas las dimensiones están en pulgadas y sus dimensiones que le doy por los trozos de madera de pino en la sección de materiales son 1/4 a 1/2 pulgada sobre en términos de anchura y 1/4 de espesor. Esto es sólo como su madera está marcada. El diseño original fue creado en SolidWorks.
