Gabinete de la arcada Cóctel de muebles grado (3 / 12 paso)

Paso 3: Dimensiones parte

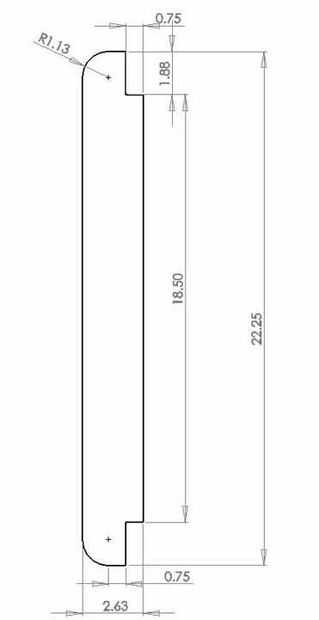

fondo---22,5 x 22,5 (con radios de 1 1/8 de pulgada)
cara frontal---18,5 x 17.73
nuevo cara---18.5 x 18.5

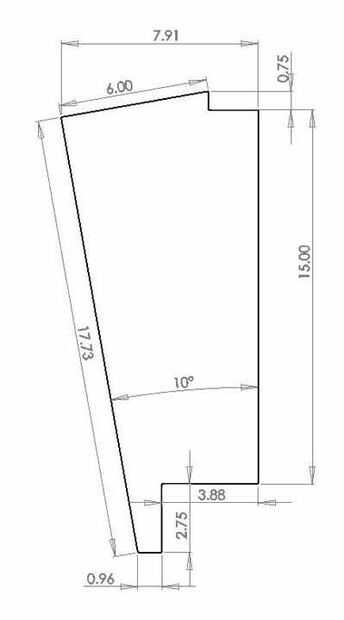

delantera lado (x2)---(ver dibujo)
detrás del lado (x2)---15 x 4

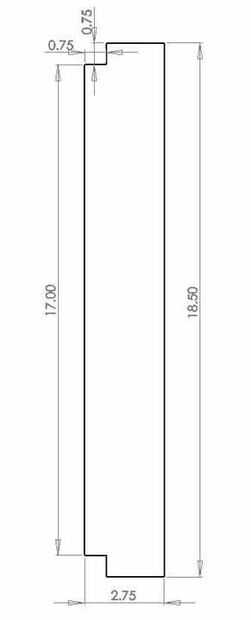

nuevo estante---(ver dibujo)
estante (x2)---(ver dibujo)
lado largo (x 2) de la caja---18.5 x 3.5
Caja lateral corto (x 2)---17 x 3.5
caja superior largo (x 2)---18.5 x 3.75
caja superior corto (x 2)---11 x 2
soporte---17 x 1,5 (10 grados de ángulo planeado a lo largo del borde)

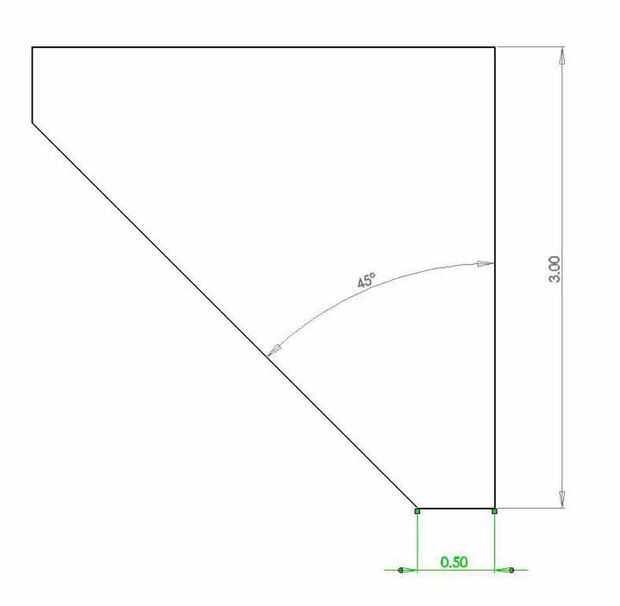

triángulo (x8)---(ver dibujo)
palos de (x50+)---3/4 x 18.3
