Paso 2: VGA para la conexión de Monitor Arcade
- Usar un monitor de la PC ; que es la solución más fácil pero también en mi humilde opinión el valor solución porque vas perder todo el look & feel de un original Arcade Mostrar.
- Utilizar TV con S-video o HDTV de la tarjeta de video; es un compromiso entre lo anterior y por debajo de opciones.

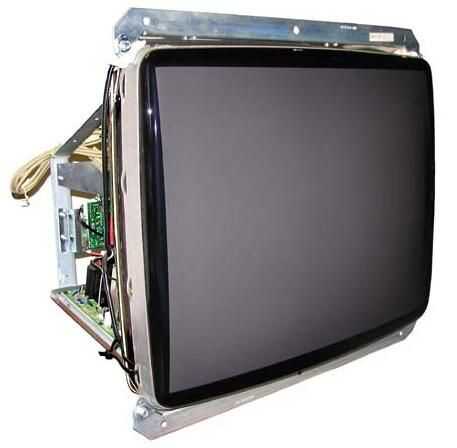

- Utiliza un original Arcade Monitor ; ¿Qué es más auténtica que la original? Mi humilde opinión que es el método que debes usar y ningunos otros. Y eso es lo que voy a contorno en detalle ahora.
En un gabinete de la arcada, las señales de vídeo va de la placa (PCB) del sistema de la arcada al monitor a través de un arnés. Este arnés es comúnmente de 5 cables de colores:
- Cable rojo: señal de rojo (rgb)
- Cable verde: señal verde (rgb)
- Azul cable: señal azul (rgb)
- Cable negro: tierra
- Cable blanco: sincronización horizontal (H)
Arnés puede variar de un modelo de monitor Arcade a otro, pero debe haber un diagrama de cableado en su arcade monitor de chasis que muestra lo que el alambre se utiliza para qué señal. En cualquier caso debería poder encontrar esta información en el Manual de usuario de su Monitor Arcade.
Para conectar a un monitor Arcade a una tarjeta VGA, usted tiene que soldar individualmente los cables del arnés 5 a un conector macho de 15 pines VGA. (mini D15) utilizando el esquema adjunto.
Tenga también en cuenta que uno algunos monitores arcade hay también de un alambre vertical synchronyzation (V); Si hay un cable de eso, simplemente soldar junto con el cable de sincronización horizontal (H). Concluye la parte de cableado.
Sin embargo incluso después de que el arnés es cablear correctamente, la pantalla no funcionará porque real Arcade supervisa obras con un 15 o 25 Khz actualizar tarifas y computación tarjetas de video muestra a tasas de más de 31 Mhz (dependiendo del modelo de tarjeta de video). Para circundar este problema, tienes básicamente dos opciones. ¡ Cuidado con enchufar a un monitor Arcade a una tarjeta de video de ordenador sin el uso de opciones de iether a continuación puede dañar irreversiblemente el monitor!
- Ajustar la frecuencia de tu tarjeta de video existente a 15 kilociclos con la ayuda de un software especial llamado un Tweaker. Esto puede hacerse directamente a través de front-end de MAME como AdvanceMAME ArcadeOS ejemplos. Esta opción como una gran desventaja, además de su configuración inicial y puesta a punto que puede ser complicado: tienes que retrasar la alimentación del monitor, con el fin de esperar a que el sistema operativo y el Tweaker cargar primero.

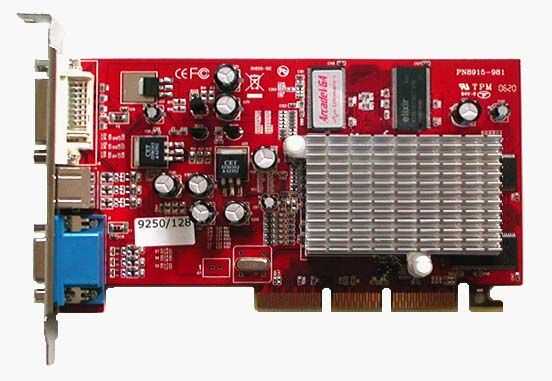

- Obtener la tarjeta de video de ArcadeVGA de Ultimarc. Esta tarjeta se basa en un regular ATI Radeon pero fue modificada para que funcione nativamente en una 15 khz tasa de refrescante. Esta opción, aunque puede ser caro (aunque en el precio de una tarjeta de video de gama media), es por lejos el más fácil porque literalmente es plug & play.

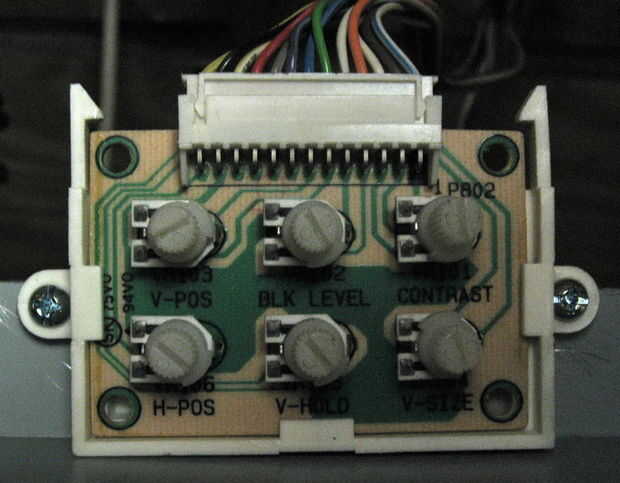

En todos los cuatro pasos críticos que estoy describiendo aquí, considero este uno a ser el más complicado debido a los muchos parámetros que participan al mismo tiempo (el cableado del arnés VGA, software para configuración, monitor ajuste etc.) y así pueden ser difícil removio todos a la vez.
