Paso 1: El corte de piezas y montaje bruto.
La dimensión total del gabinete son 30.125 x 17 x 12.5 y caben cómodamente 2-12" altavoces. Como no tengo ninguna disponible de contrachapado de abedul (que parece ser la opción popular para los gabinetes), utilicé arce ya que ambos tienen propiedades muy similares y proporcionarán un producto bien terminado.
Este gabinete requerido;
2 pzas. -30.125 "x 12,5" x. 75" madera contrachapada del arce (tapa y fondo)
2 pzas. -15.5 "x 12,5" x. 75" madera contrachapada del arce (lados)
1 pc. -8' 1 x 4 claro pino Ripeado en. 75" tiras (estructura interna y refuerzo)
1 PC. -15.25 "x 28,375" x. 5" madera contrachapada del arce (panel frontal)
2 pzas. -6.5 "x 28,375" x. madera de arce de 25"(traseras)
2 pzas. -(traseras)
8' - 1" x. 25" arce madera contrachapada tiras - o - 6 de 5 gal. tamaño de cubo pinturas palillos (marco frontal en el bafle)
Nota: Hay un viejo programa de DOS en internet llamado 'Corte'. Si introduce el tamaño de su material y los tamaños de las piezas necesita le ayudará a diseñar para minimizar el desperdicio.
Como con cada proyecto prueba todo antes de montar realmente.

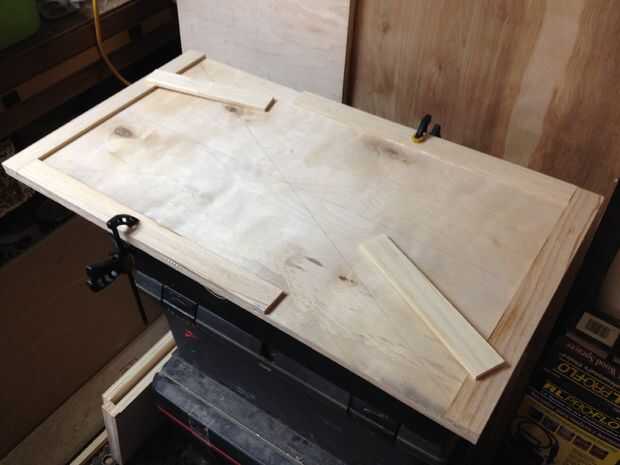

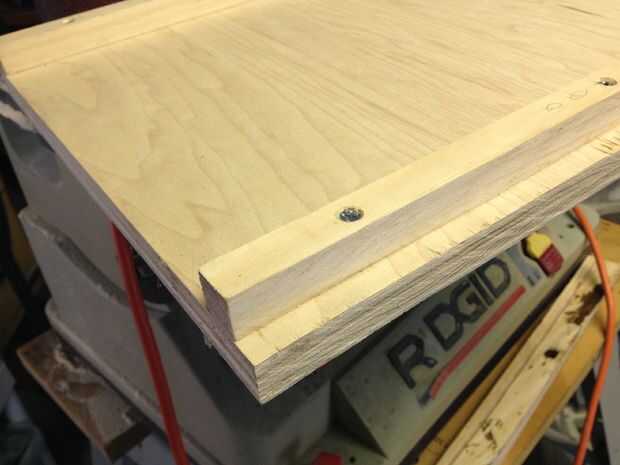

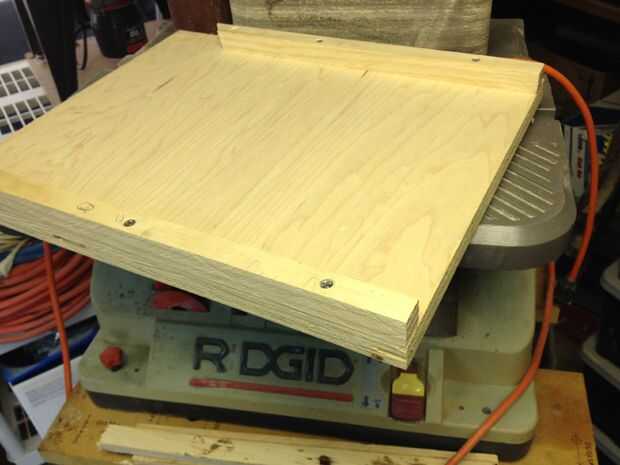

En las fotos anteriores, os muestro las partes ensambladas. El frente del panel del lado tiene los. 75" pieza al ras con el frente como el deflector se puede montar detrás de él, en la foto siguiente el. 75" pieza se monta sobre. 5" recuadro de la parte posterior. Te darás cuenta que la tira trasera tiene un ángulo de corte en él. En el siguiente paso de este Instructable, me salta adelante para mostrar por qué y han proporcionado una de mis garabatos para explicar. Siguiente, porque las partes se instalará dentro de los bordes de la parte superior e inferior, el. 75" tiras necesita a cada uno será 3" más pequeño pero montado en una manera similar. Ras en la parte delantera, encarte. 5" en la parte trasera y centrado de la pieza.
La última foto muestra el deflector. Tiene los palillos de tiras/pintura ser montados alrededor del perímetro de la tela de rejilla en la parte delantera de la pieza acabada, ninguna otra razón.
